智能数显仪表
Intelligent Digital Display Instrument

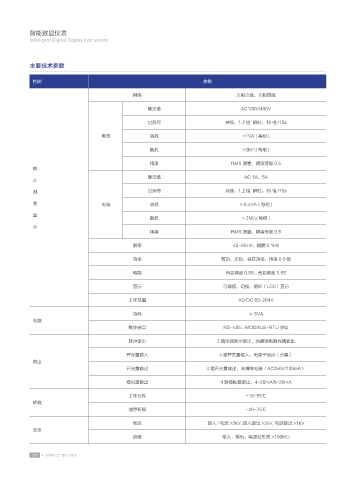

主要技术参数

性能 参数

网络 三相三线、三相四线

额定值 AC100V/400V

过负荷 持续：1.2 倍 瞬时：10 倍 /10s

电压 功耗 <1VA ( 每相 )

阻抗 >3MΩ(每相)

精度 RMS 测量，精度等级 0.5
输
额定值 AC 1A、5A
入
测 过负荷 持续：1.2 倍 瞬时：10 倍 /10s
量 电流 功耗 < 0.4VA ( 每相 )

显
阻抗 > 2MΩ(每相)
示
精度 RMS 测量，精度等级 0.5

频率 40-60Hz，精度 0.1Hz

功率 有功、无功、视在功率，精度 0.5 级

电能 有功精度 0.55，无功精度 1.5S

显示 可编程、切换、循环（LED）显示

工作范围 AC/DC 85~264V

功耗 ≤ 5VA
电源
数字接口 RS-485、MODBUS-RTU 协议

脉冲输出 2 路电能脉冲输出，光耦继电器光耦输出

开光量输入 4 路开关量输入，无源干接点（光耦）
输出
开光量输出 4 路开光量输出，光耦继电器（AC250V/100mA）

模拟量输出 4 路模拟量输出，4~20mA/0~20mA
工作元件 -10~55℃
环境
储存环境 -20~75℃
耐压 输入 / 电源 >2kV, 输入输出 >2kV, 电源输出 >1kV
安全
绝缘 输入、输出、电源对机壳 >100MΩ

129 • www.tj-sk.com
