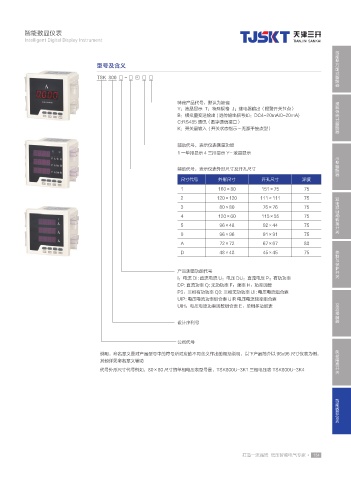

Page 141 - 天津三开科技有限公司-A

智能数显仪表
Intelligent Digital Display Instrument
智能型万能式断路器

型号及含义

TSK 800 □ - □ □ □ □
K

塑料外壳式断路器
特定产品代号，默认为缺省
Y：液晶显示 T：特殊规格 J：继电器输出（报警开关节点）
B：模拟量变送输出 ( 远传输出信号如：DC4-20mA/0-20mA)
C:RS485 通讯（数字通信接口）
K：开关量输入（开关状态指示～无源干接点型）

辅助代号，表示仪表测量功能
1 一单排显示 4 三排显示 Y- 液晶显示
小型断路器

辅助代号，表示仪表外形尺寸及开孔尺寸
尺寸代号 外形尺寸 开孔尺寸 深度
1 160×80 151×75 75
2 120×120 111×111 75 双电源自动转换开关
3 80×80 76×76 75
4 120×60 115×55 75
5 96×48 92×44 75
9 96×96 91×91 75
A 72×72 67×67 80
控制与保护开关
D 48×48 45×45 75

产品测量功能代号
I：电流 DI: 直流电流 U：电压 DU：直流电压 P：有功功率
DP: 直流功率 Q: 无功功率 F：频率 H：功率因数
P3：三相有功功率 Q3: 三相无功功率 UI: 电压电流组合表
UIP: 电压电流功率组合表 UIR 电压电流频率组合表
交流接触器
UIH：电压电流功率因数组合表 E：单相多功能表

设计序列号

公司代号
负荷隔离开关
说明：命名意义是对产品型号中的符号所对应的不同含义作出的概括说明，以下产品简介以 96x96 尺寸仪表为例，
其他详见命名意义辅助
代号外形尺寸代号例如：80×80 尺寸的单相电压表型号是：TSK800U-3K1 三相电压表 TSK800U-3K4
