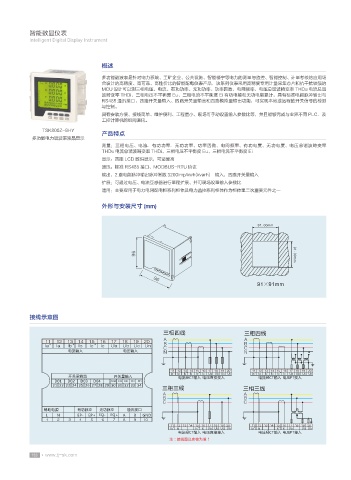

Page 140 - 天津三开科技有限公司-A

智能数显仪表
Intelligent Digital Display Instrument

概述

多功能谐波表是针对电力系统、工矿企业、公共设施、智能楼宇等电力的测量与监控、智能控制、计量考核的应用场
合设计的高精度、高可靠、高性价比的智能配电仪表产品．该系列仪表采用高精度专用计量采集芯片和抗干扰较强的
MCU 设计可以测三相电压、电流、有功功率、无功功率、功率因数、电网频率、电压总谐波椅变率 THDu 电流总谐
波畸变率 THDi、三相电压不平衢度 Eu、三相电流不平衡度 Ei 有功电能和无功电能累计，具有标准电能脉冲输出与
RS485 通讯接口，四路开关量输入、四路开关置输出和四路模拟量输出功能，可实现本地或远程的开关信号的检测
与控制。
具有安装方便、接线简单、维护便利、工程量小、现场可手动设置输入参数比等，并且能够完成与业界不同 PLC．及
工控计算机的组网通讯。

TSK800Z-9HY
产品特点
多功能电力谐波表液晶显示
测量：三相电压、电流．有功功率．无功功率、功率因数、电网频率、有功电度、无功电度、电压总谐波畸变率
THDu 电流总谐波畸变率 THDi、三相电压不平衡度 Eu、三相电流不平衡度 Ei
显示：四排 LCD 数码显示，可适度高
通讯：标准 RS485 接口、MODBUS-RTU 协议
输出：2 路电能脉冲输出脉冲常数 3200imp/kwh(kvarh) 输入：四路开关量输入
扩展：可通过电压、电流互感器进行量程扩展、并可现场设量输入参数比
适用：主要应用于电力电网配电柜系列柜体及电力监控系列柜体作为柜体里二次重要元件之一

外形与安装尺寸 (mm)

接线示意图
