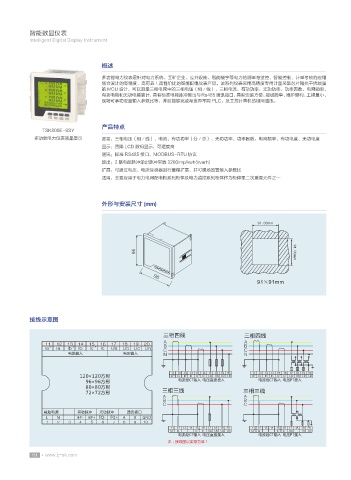

智能数显仪表
Intelligent Digital Display Instrument

概述

多功能电力仪表是针对电力系统、工矿企业、公共设施、智能楼宇等电力的测量与监控、智能控制、计量考核的应用
场合设计的高精度、高可靠＼高性价比的智能配电仪表产品。该系列仪表采用高精度专用计量采集芯片和抗干扰较强
的 MCU 设计，可以测量三相电网中的三相电压（相／线）、三相电流、有功功率、无功功率、功率因数、电网频率、
有功电能和无功电能累计，具有标准电能脉冲输出与 Rs485 通讯接口，具有安装方便、接线简单、维护便利、工程量小、
现场可手动设置输入参数比等，并且能够完成与业界不同 PLC，及工控计算机的组网通讯。

产品特点
TSK800E-9SY
多功能电力仪表液晶显示 测量：三相电压（相／线）、电流、有功功率（分／总）、无功功率、功率因数、电网频率、有功电度、无功电度
显示：四排 LCD 数码显示，可适度高
通讯：标准 RS485 接口、MODBUS-RTU 协议
输出：2 路电能脉冲输出脉冲常数 3200imp/kwh(kvarh)
扩展：可通过电压、电流互感器进行量程扩展、并可现场设置输入参数比
适用：主要应用于电力电网配电柜系列柜体及电力监控系列柜体作为柜体里二次重要元件之一

外形与安装尺寸 (mm)

接线示意图
