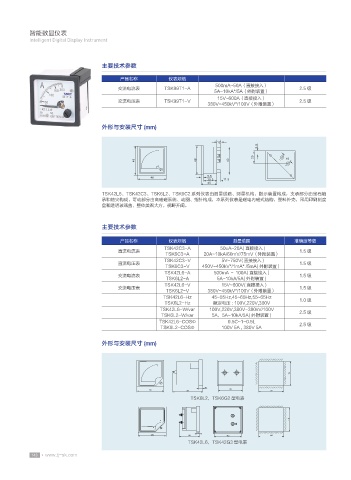

Page 150 - 天津三开科技有限公司-A

智能数显仪表
Intelligent Digital Display Instrument

主要技术参数

产品名称 仪表规格
500mA~50A（直接接入）
交流电流表 TSK99T1-A 2.5 级
5A~10kA*/5A（外附装置）
15V~600A（直接接入）
交流电压表 TSK99T1-V 2.5 级
380V-450kV*/100V（外附装置）

外形与安装尺寸 (mm)

TSK42L6、TSK42C3、TSK6L2、TSK6C2 系列仪表由测量线路、测量机构、指示装置构成，支承部分由宝石轴
承和轴尖构成，可动部分由高磁磁系统、动圈、指针构成，本系列仪表是磁电内磁式结构，塑料外壳，采用印刷刻度
盘和透明玻璃盖，整体美观大方，视野开阔。

主要技术参数

产品名称 仪表规格 测量范围 准确度等级
TSK42C3-A 50uA~20A( 直接接入 )
直流电流表 1.5 级
TSK6C3-A 20A~10kA/60mV/75mV（外附装置）
TSK42C3-V 5V~750V( 直接接入 )
直流电压表 1.5 级
TSK6C3-V 450V-450kV*/1mA* /5mA( 外附装置）
TSK42L6-A 500mA ～ 100A( 直接接入 )
交流电流表 1.5 级
TSK6L2-A 5A~10kA/5A( 外附装置 )
TSK42L6-V 15V~600V( 直接接入 )
交流电压表 1.5 级
TSK6L2-V 380V-450kV*/100V（外附装置）
TSK42L6-Hz 45~55Hz,45~65Hz,55~65Hz 1.0 级
TSK6L2-Hz 额定电压 : 100V,220V,380V
TSK42L6-W/var 100V,220V,380V-380kV/100V 2.5 级
TSK6L2-W/var 5A，5A~10kA/5A( 外附装置 )
TSK42L6-COSΦ 0.5C~1~0.5L 2.5 级
TSK6L2-COSΦ 100V 5A , 380V 5A

外形与安装尺寸 (mm)

TSK6L2，TSK6G2 型电表

TSK42L6，TSK42G3 型电表
