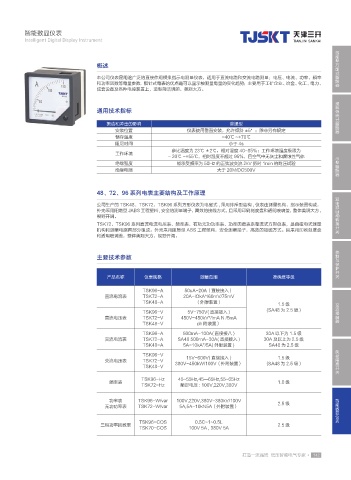

智能数显仪表
Intelligent Digital Display Instrument
智能型万能式断路器

概述

本公司仪表是用途广泛的直接作用模拟指示电测量仪表，适用于直流电路和交流电路测量：电压、电流、功率、频率
和功率因数等电量参数．指针式电表的优点是可以显示被测量电量的变化趋势；主要用于工矿企业、冶金、化工、电力、
成套设备及各种电控装置上，造型简洁明朗、美观大方。
塑料外壳式断路器
通用技术指标

振动和冲击的影响 普通型
安装位置 仪表使用垂直安装，允许倾斜 ±5°；除非另有规定
储存温度 -40℃ ~+70℃
阻尼时间 小于 4s
参比温度为 23℃ ±2℃，相对湿度 40-85%；工作环境温度极限为
工作环境
- 20℃ ~+55℃，相对湿度不超过 95%，且空气中无灰尘和腐蚀性气体 小型断路器
绝缘强度 能承受频率为 50Hz 的正弦波交流 2kV 历时 1min 的耐压试验
绝缘电阻 大于 20M/DC500V

48、72、96 系列电表主要结构及工作原理
双电源自动转换开关
公司生产的 TSK48、TSK72、TSK96 系列方形仪表为电磁式 , 采用排斥型结构 , 仪表由测量机构、指示装置构成，
外壳采用阳燃型 JABS 工程塑料 , 安全的测量端子，离效的接线方式，且采用印刷刻度盘和透明玻璃盖，整体美观大方，
视野开阔。
TSK72、TSK96 系列直流电流电压表、频率表、有功无功功率表、功率因数表系整流式方形仪表，是由磁电式测量
机构和测量电路两部分组成。外壳采用阻燃型 ABS 工程塑料，安全测量端子，高效的接线方式。且采用印刷刻度盘
和透明玻璃盖，整体美观大方，视野开阔。

控制与保护开关
主要技术参数

产品名称 仪表规格 测量范围 准确度等级

TSK96-A 50uA-20A（直接接入）
直流电流表 TSK72-A 20A-lOkA*/60mV/75mV
TSK48-A （外附装置） 1.5 级 交流接触器
TSK96-V 5V-750V( 直接接入 ) (SA48 为 2.5 级 )
直流电压表 TSK72-V 450V-450kV*/lmA N /5mA
TSK48-V ph 附装置）
TSK96-A 500mA-100A( 直接接八 ) 30A 以下为 1.5 级
交流电流表 TSK72-A SA48 500rnA-30A( 直接接入 ) 30A 及以上为 2.5 级
TSK48-A 5A-10kA*/5A( 外附装置 ) SA48 为 2.5 级
负荷隔离开关
TSK96-V
1.5 级
15V-600V( 直接接入 )
交流电压表 TSK72-V 380V-450kW/100V（外附装置） (SA48 为 2.5 级 )
TSK48-V
TSK96-Hz 45~55Hz,45—65Hz,55~65Hz
频率表 1.0 级
TSK72-Hz 额定电压 : 100V,220V,380V
智能数显仪表
功率表 TSK96-W/var 100V,220V,380V-380kV/100V
无功功率表 TSK72-W/var 5A,5A-10kN5A（外附装置） 2.5 级

TSK96-COS 0.5C~1~0.5L
三相功率因数表 2.5 级
TSK70-COS 100V 5A , 380V 5A

打造一流品质 低压智能电气专家 • 142
