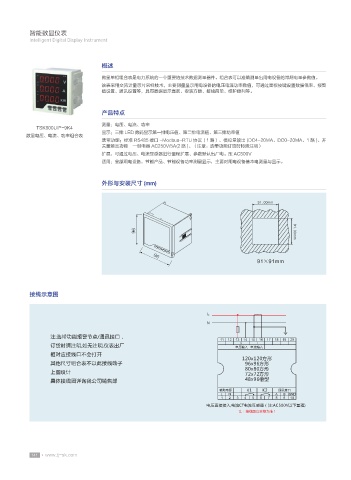

Page 148 - 天津三开科技有限公司-A

智能数显仪表
Intelligent Digital Display Instrument

概述

数显单相组合表是电力系统的一个重要的技术数据测量器件。组合表可以准确测量出用电设备的常规电量参数值。
该表采用交流计量芯片采样技术，主要测量显示用电设备的电压电流功率数值，可通过面板按键设置数据倍率、报警
值设置、通讯设置等，具有数据显示直观、安装方便、接线简单、维护便利等。

产品特点
测量：电压、电流、功率
TSK800UIP-9K4
显示：三排 LED 数码显示第一排电压值、第二排电流值、第三排功率值
数显电压、电流、功率组合表
选带功能：标准 RS485 接口 -Modbus-RTU 协议（1 路）、模拟量输出 (DC4-20MA、DC0-20MA、1 路 )、开
关量输出功能 一继电器 AC250V/5A(2 路 )、（注意：选带功能订货时特殊注明）
扩展：可通过电压、电流互感器进行量程扩展、参数默认出厂电。压 AC500V
适用：全部用电设备，节能产品、节能设备功率测量显示，主要对用电设备基本电测量与显示。

外形与安装尺寸 (mm)

接线示意图

141 • www.tj-sk.com
