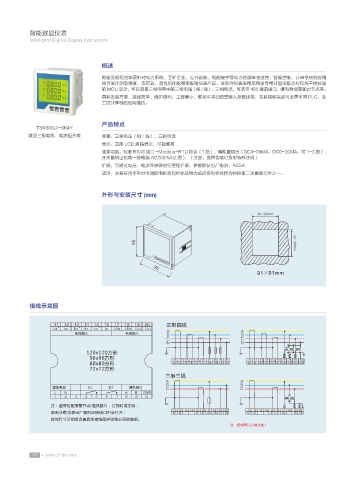

智能数显仪表
Intelligent Digital Display Instrument

概述

数显三相组合表是针对电力系统、工矿企业、公共设施、智能楼宇等电力的测量与监控、智能控制、计量考核的应用
场合设计的高精度、高可靠、高性价比的智能配电仪表产品。该系列仪表采用高精度专用计量采集芯片和抗干扰较强
的 MCU 设计，可以测量三相电网中的三相电压（相 / 线）、三相电流，可选带 485 通讯接口，继电器报警输出节点等。
具有安装方便、接线简单、维护便利、工程量小、现场可手动设置输入参数比等，并且能够完成与业界不同 PLC，及
工控计算机的组网通讯。

产品特点
TSK800UI-9K4Y
数显三相电压、电流组合表 测量：三相电压（相／线）、三相电流
显示：三排 LCD 液晶显示，可视度高
选带功能：标准 RS48 接口 -Modbus-RTU 协议（1 路）、模拟量输出（DC4-20MA、DC0-20MA、可 1-3 路）、
开关量输出功能一继电器 AC250/5A(2 路 )、（注意：选带功能订货时特殊注明）
扩展：可通过电压、电流互感器进行量程扩展、参数默认出厂电流：AC5A
适用：主要应用于电力电网配电柜系列柜体及电力监控系列柜体作为柜体里二次重要元件之一。

外形与安装尺寸 (mm)

接线示意图
