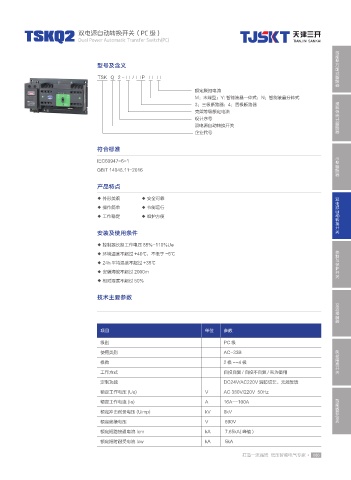

TSKQ2 双电源自动转换开关（PC 级）
Dual Power Automatic Transfer Switch(PC)
智能型万能式断路器

型号及含义

TSK Q 2 - □ / □ P □ □

额定脱扣电流
M：末端型；Y: 智能液晶一体式；N：智能液晶分体式
塑料外壳式断路器
3：三极断路器；4：四极断路器
壳架等级额定电流
设计序号
双电源自动转换开关
企业代号

符合标准
小型断路器
IEC60947-6-1
GB/T 14048.11-2016

产品特点

双电源自动转换开关
◆ 外形美观 ◆ 安全可靠
◆ 操作简单 ◆ 节能运行
◆ 工作稳定 ◆ 维护方便

安装及使用条件

◆ 控制器长期工作电压 85%-110%Ue
控制与保护开关
◆ 环境温度不超过 +40℃，不低于 -5℃
◆ 24h 平均温度不超过 +35℃
◆ 安装海拔不超过 2000m
◆ 相对湿度不超过 50%

技术主要参数
交流接触器

项目 单位 参数

级别 PC 级
负荷隔离开关
使用类别 AC-33B
极数 2极--4极

工作方式 自投自复 / 自投不自复 / 互为备用
定制功能 DC24V/AC220V 消防切非、无源反馈
额定工作电压 (Ue) V AC 380V/220V 50Hz
智能数显仪表
额定工作电流 (Ie) A 16A--100A
额定冲击耐受电压 (Uimp) kV 6kV
额定绝缘电压 V 690V
额定短路接通电流 Icm kA 7.65kA( 峰值 )
额定短时耐受电流 Icw kA 5kA

打造一流品质 低压智能电气专家 • 086
