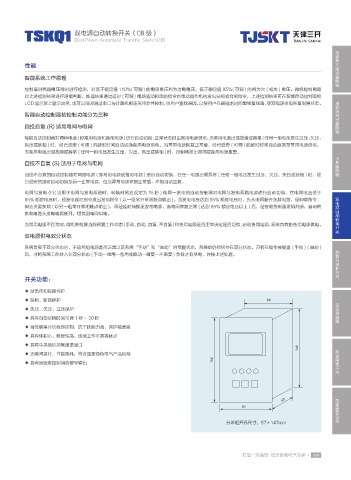

TSKQ1 双电源自动转换开关（CB 级）
Dual Power Automatic Transfer Switch(CB)
智能型万能式断路器

性能

智能系统工作原理

控制器对两路电压同时进行检测，对高于额定值 110%( 可调 ) 的电源电压判为过电电压、低于额定值 85%( 可调 ) 的判为欠 ( 或失 ) 电压，微机控制电路
对上述检测结果进行逻辑判断，处理结果通过延时 ( 可调 ) 电路驱动相应的指令向电动操作机构发出分闸或合闸指令，上述检测结果可在智能自动控制面板
塑料外壳式断路器
LCD显示屏上显示出来，也可以同时通过串口与计算机相连采用软件控制，供用户查找原因，以便用户在最短的时间里修复线路，使双电源供电恢复到原状态。
智能自动控制器按控制功能分为三种

自投自复 (R) 适用电网与电网
智能自动控制器对两种电源(即常用电源和备用电源)进行自动切换，正常状态时由常用电源供电，当常用电源出现故障或异常(任何一相电压发生过压、欠压、
失压或缺相 ) 时，经已设定 ( 可调 ) 的延时时间自动切换备用电源供电，当常用电源恢复正常后，经已设定 ( 可调 ) 的延时时间自动返回至常用电源供电，
当备用电源出现故障或异常 ( 任何一相电压发生过压、欠压、失压或缺相 ) 时，控制器发出常用或备用电源报警。
小型断路器
自投不自复 (S) 适用于电网与电网

自投不自复的自动控制器对两路电源 ( 即常用电源或备用电源 ) 进行自动切换，在任一电源出现异常 ( 任何一相电压发生过压、欠压、失压或缺相 ) 时，经
已设定的延时自动切换至另一正常电源，但当异常电源恢复正常后，不能自动回复。

电网与发电 (F)( 当用于电网与发电系统时，转换时间应设定为 15 秒 ) 电网一发电的自动控制器对电网与发电两路电源进行自动切换，在电网电压低于
双电源自动转换开关
85% 额定电压时，经发电延时指令发出发电指令 ( 以一组常开常闭触点输出 )。当发电电压达到 85% 额定电压时，先从电网断开负载电路，经卸载指令，
卸去次要负载 ( 以另一组常开常闭触点输出 )，再经延时转换至发电电源。当电网恢复正常 ( 达到 85% 额定电压以上 ) 后，经智能控制器逻辑判断，自动将
负载电路从发电电源断开，切换到电网供电。

当常用电源不正常时，微机将检测当前预置工作状态(手动、自动、自复、不自复)和备用电源是否正常决定是否切换，启动备用电源，系统负载由备用电源供电。
双电源供电双分状态

系统负载于双分状态时，不论两组电源是否正常以及系统“手动”和“自动”的预置状态，系统都仍然保持在双分状态。只有在操作按键盘 ( 手动 ) ( 自动 ) 控制与保护开关
后，才将系统工作转入非双分状态 ( 手动—常用—备用或自动—自复—不自复 ) 负载才有供电，并按上述处理。

开关功能：

◆ 过负荷和短路保护
◆ 缺相、断路保护 交流接触器
◆ 失压、欠压、过压保护
◆ 具有自动切换时间可调 1 秒～ 30 秒
◆ 高性能单片机程序控制，抗干扰能力强，保护精度高
◆ 具有体积小、稳定性高、连续工作可靠等优点
◆ 具有中央微机控制通讯接口
负荷隔离开关
◆ 无噪间运行，节能降耗，符合国家绿色电气产品标准
◆ 具有远距离控制消防信号输出

智能数显仪表

分体柜开孔尺寸：87×147mm
