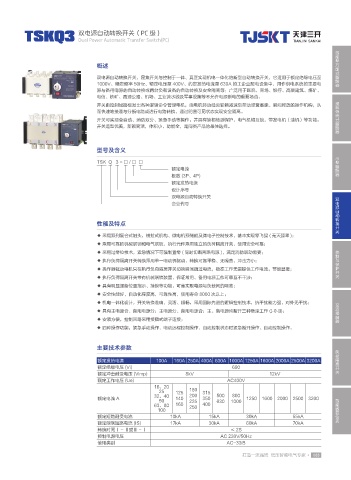

TSKQ3 双电源自动转换开关（PC 级）
Dual Power Automatic Transfer Switch(PC)
智能型万能式断路器

概述
双电源自动转换开关，是集开关与控制于一体、真正实现机电一体化的新型自动转换开关，它适用于额定绝缘电压至
1000V、额定频率 50Hz、额定电压至 400V、约定发热电流至 630A 的工企业配电设备中，用作供电系统的主要电
源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等：广泛用于医院、商场、银行、高层建筑、煤矿、
电信、铁矿、高速公路、机场、工业流水线及军事设施等不允许电源断电的重要场合。
塑料外壳式断路器
开关由控制线路板发出各种逻辑命令管理电机，由电机转动经齿轮箱减速后带动弹簧蓄能、瞬间释放的操作机构，从
而快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。
开关可实现全自动、消防双分、紧急手动等操作：并具有缺相检测保护、电气机械互锁，带发电机（油机）等功能。
开关造型优美，新颖简洁，体积小、功能全，是同类产品的最佳选择。

型号及含义
小型断路器
TSK Q 3 - □ / □ □
额定电流
极数 (3P、4P)
额定发热电流
设计序号
双电源自动转换开关 双电源自动转换开关
企业代号

性能及特点

◆ 采用双列复合式触头，横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧 ( 无灭弧罩 )；
◆ 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
控制与保护开关
◆ 采用过零位技术，紧急情况下可强制置零 ( 同时切断两路电源 )，满足消防联动需要；
◆ 执行负荷隔离开关转换采用单一电动机驱动，转换可靠平稳、无噪音、冲击力小；
◆ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
◆ 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
◆ 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
◆ 安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；
◆ 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰； 交流接触器
◆ 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作 (I-0-II)；
◆ 安装方便，控制回路采用接插式端子连接；
◆ 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

主要技术参数 负荷隔离开关

额定发热电流 100A 160A 250A 400A 630A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (Vi) 690
额定冲击耐受电压 (Vimp) 8kV 12kV
额定工作电压 (Ue) AC400V
16、20
25 125 180 315
32、40 200 500 800
额定电流 A 140 350 1250 1600 2000 2500 3200 智能数显仪表
50 225 630 1000
63、80 160 250 400
100
额定短路耐受电流 10kA 15kA 30kA 55kA
额定限制短路电流 (IS) 17kA 30kA 60kA 70kA
转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ ≤ 2S
控制电源电压 AC 230V/50Hz
使用类别 AC-33iB
打造一流品质 低压智能电气专家 • 088
