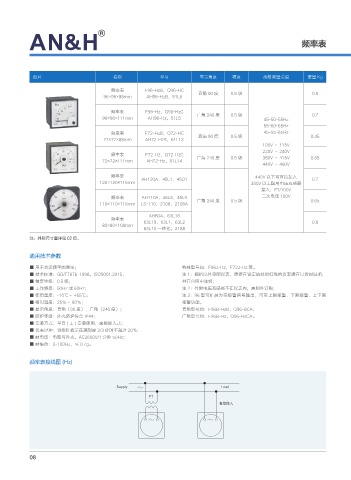

频率表

图片 名称 型号 显示角度 精度 规格测量范围 重量 Kg

频率表 F96-HzB，Q96-HC
96×96×88mm AH96-HzB，51L6 直角 90 度 0.5 级 0.5

频率表 F96-Hz，Q96-HzC
96×96×111mm AH96-Hz，51L5 广角 240 度 0.5 级 45-50-55Hz 0.7
55-60-65Hz
频率表 F72-HzB，Q72-HC 直角 90 度 0.5 级 45-55-65Hz 0.45
72×72×88mm AH72-HzB，61L13
100V ～ 115V
220V ～ 240V
频率表 F72-Hz，Q72-HzC 广角 240 度 0.5 级 380V ～ 415V 0.65
72×72×111mm AH72-Hz，61L14
440V ～ 460V
频率表 AH120A，45L1，45D1 440V 以下可直接接入 0.7
120×120×116mm 380V 以上配用电压互感器
接入：PT/100V
频率表 AH110A，45L8，45L9 二次电压 100V
110×110×116mm LS-110，2108，2108A 广角 240 度 0.5 级 0.65

AH80A，63L18
频率表
80×80×108mm 63L19，63L1，63L2 0.6
63L10 一体化，2188
注：外形尺寸图详见 02 页。

通用技术参数

■ 用于交流频率的测量； 特殊型号如：F96J-Hz，F72J-Hz 等。
■ 技术标准：GB/T7676-1998，ISO9001:2015； 注 1：规格以外量限仪表，需要在设定值处划红线的仪表请在订货时说明，
■ 精度等级：0.5 级； 并在合同中注明；
■ 工作频率：50Hz 或 60Hz； 注 2：外附电压互感器不在仪表内，需别外订购；
■ 使用温度：-10℃～ +55℃； 注 3：96 型可扩展为带报警信号输出，可带上限报警、下限报警、上下限
■ 相对湿度：25％～ 80％； 报警功能。
■ 显示角度：直角（90 度），广角（240 度）； 直角型号如：F96B-HzB，Q96-BCA；
■ 防护等级：外壳防护符合 IP44； 广角型号如：F96B-Hz，Q96-HzCA。
■ 安装方式：垂直 ( ⊥ ) 安装使用，面板嵌入式；
■ 仪表过冲：当指针指示在满刻度 2/3 处时不超过 20%；
■ 耐电压：电路与外壳，AC2600V/1 分钟 50Hz；
■ 耐振动：2-100Hz，≤ 0.7g。
