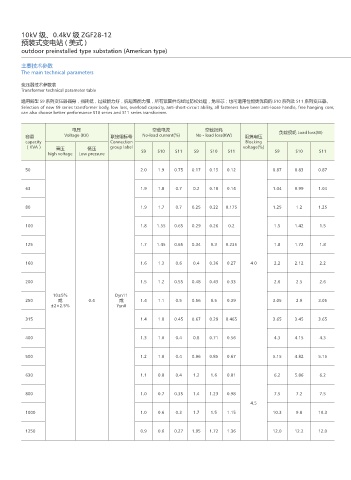

10kV 级、0.4kV 级 ZGF28-12
预装式变电站 ( 美式 )
outdoor preinstalled type substation (American type)

主要技术参数
The main technical parameters

变压器技术参数表
Transformer technical parameter table
选用新型 S9 系列变压器器身，损耗低，过载能力好，抗短路能力强，所有紧固件均经过防松处理，免吊芯；也可选用性能更优良的 S10 系列及 S11 系列变压器。
Selection of new S9 series transformer body, low loss, overload capacity, anti-short-circuit ability, all fasteners have been anti-loose handle, free hanging core;
can also choose better performance S10 series and S11 series transformer.

电压 空载电流 空载损耗 负载损耗 Load loss(W)
容量 Voltage (KV) 联接组标号 No-load current(%) No - load loss(KW) 阻搞电压
capacity Connection Blocking
（KVA） 高压 低压 group label voltage(%)
high voltage Low pressure S9 S10 S11 S9 S10 S11 S9 S10 S11

50 2.0 1.9 0.75 0.17 0.15 0.12 0.87 0.83 0.87

63 1.9 1.8 0.7 0.2 0.18 0.14 1.04 0.99 1.04

80 1.9 1.7 0.7 0.25 0.22 0.175 1.25 1.2 1.25

100 1.8 1.55 0.65 0.29 0.26 0.2 1.5 1.42 1.5

125 1.7 1.45 0.65 0.34 0.3 0.235 1.8 1.72 1.8

160 1.6 1.3 0.6 0.4 0.36 0.27 4.0 2.2 2.12 2.2

200 1.5 1.2 0.55 0.48 0.43 0.33 2.6 2.5 2.6

10±5% Dyn11
250 或 0.4 或 1.4 1.1 0.5 0.56 0.5 0.39 3.05 2.9 3.05
±2×2.5% Yyn0

315 1.4 1.0 0.45 0.67 0.29 0.465 3.65 3.45 3.65

400 1.3 1.0 0.4 0.8 0.71 0.56 4.3 4.15 4.3

500 1.2 1.0 0.4 0.96 0.85 0.67 5.15 4.82 5.15

630 1.1 0.8 0.4 1.2 1.6 0.81 6.2 5.86 6.2

800 1.0 0.7 0.35 1.4 1.23 0.98 7.5 7.2 7.5
4.5
1000 1.0 0.6 0.3 1.7 1.5 1.15 10.3 9.8 10.3

1250 0.9 0.6 0.27 1.95 1.72 1.36 12.0 12.2 12.0 25
