10kV、20kV,SBH15-M 型 博大变压器
油浸式非晶合金变压器
Oil-immersed amorphous alloy transformer BODA TRANSFORMER

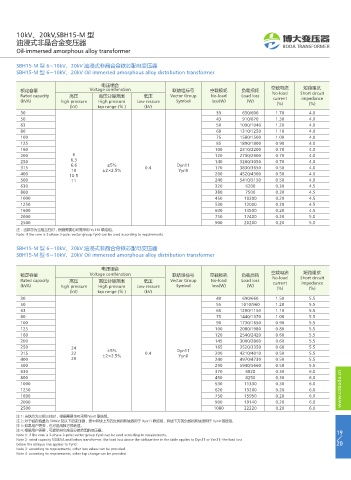

SBH15-M 型 6~10kV、20kV 油浸式非晶合金铁芯配电变压器
SBH15-M 型 6~10kV、20kV Oil immersed amorphous alloy distribution transformer

电压组合 空载电流 短路阻抗
额定容量 Voltage combination 联结组标号 空载损耗 负载损耗 No-load Short circuit
Rated capacity 高压 高压分接范围 低压 Vector Group No-load Load loss current impedance
(kVA) high pressure High pressure Low ressure Symbol loss(W) (W) (%) (%)
(kV) tap range (％ ) (kV)
30 33 630/600 1.70 4.0
50 43 910/870 1.30 4.0
63 50 1090/1040 1.20 4.0
80 60 1310/1250 1.10 4.0
100 75 1580/1500 1.00 4.0
125 85 1890/1800 0.90 4.0
160 100 2310/2200 0.70 4.0
200 6 120 2730/2600 0.70 4.0
250 6.3 140 3200/3050 0.70 4.0
±5%
315 6.6 ±2×2.5% 0.4 Dyn11 170 3830/3650 0.50 4.0
10
Yyn0
400 10.5 200 4520/4300 0.50 4.0
500 11 240 5410/5150 0.50 4.0
630 320 6200 0.30 4.5
800 380 7500 0.30 4.5
1000 450 10300 0.20 4.5
1250 530 12000 0.20 4.5
1600 630 14500 0.20 4.5
2000 750 17400 0.20 5.0
2500 900 20200 0.20 5.0
注：当铁芯为三相三柱时，根据需要也可需采用 Yy110 联结组。
Note: If the core is 3-phase 3-pole, vector group Yyn0 can be used according to requirements.

GB 1094.1-2013 电力变压器第一部分总则 SBH15-M 型 6~10kV、20kV 油浸式非晶合金铁芯配电变压器
GB 1094.2-2013 电力变压器第二部分温升 SBH15-M 型 6~10kV、20kV Oil immersed amorphous alloy distribution transformer
GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验
GB 1094.5-2008 电力变压器第五部分承受短路的能力 电压组合 空载电流 短路阻抗
GB/T1094.10-2003 电力变压器第十部分声级测定 额定容量 Voltage combination 联结组标号 空载损耗 负载损耗 No-load Short circuit
Rated capacity 高压 高压分接范围 低压 Vector Group No-load Load loss
GB/T6451-2015 油浸式电力变压器技术参数和要求 current impedance
(kVA) high pressure High pressure Low ressure Symbol loss(W) (W)
GB20052-2013 三相配电变压器能效限定值及能效等级及委托技术要求 (kV) tap range (％ ) (kV) (%) (%)
GB 1094.1-2013 电力变压器第一部分总则 30 40 690/660 1.50 5.5
GB 1094.2-2013 电力变压器第二部分温升 50 55 1010/960 1.20 5.5
GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验 63 65 1200/1150 1.10 5.5
GB 1094.5-2008 电力变压器第五部分承受短路的能力 80 75 1440/1370 1.00 5.5
100 90 1730/1650 0.90 5.5
GB / T1094.10-2003 电力变压器第十部分声级测定 125 100 2080/1980 0.80 5.5
GB / T6451-2015 油浸式电力变压器技术参数和要求
160 120 2540/2420 0.60 5.5
GB20052-2013 三相配电变压器能效限定值及能效等级及委托技术要求 200 145 3000/2860 0.60 5.5
250 24 165 3520/3350 0.60 5.5
±5%
315 22 ±2×2.5% 0.4 Dyn11 200 4210/4010 0.50 5.5
Yyn0
400 20 240 4970/4730 0.50 5.5
500 290 5940/5660 0.50 5.5
630 370 6820 0.30 6.0
800 450 8250 0.30 6.0
1000 530 11330 0.30 6.0
1250 620 13200 0.20 6.0 www.cnboda.cn
1600 750 15950 0.20 6.0
2000 900 19140 0.20 6.0
2500 1080 22220 0.20 6.0
注 1: 当铁芯为三相三柱时，根据需要也可采用 Yyn0 联结组。
注 2: 对于额定容量为 500kV 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 链接组。
注 3: 如果用户需要，也可选用其它损耗值。
注 4: 根据用户需要，可提供其它高压分接范围的变压器。 19
Note 1: if the core is 3-phase 3-poleI vector group Yyn0 can be used according to requirements.
Note 2: rated capacity 500KVA and below transformer, the load loss above the oblique line in the table applies to Dyn11 or Yzn11; the load loss
below the oblique line applies to Yyn0 20
Note 3: according to requirements, other loss values can be provided.
Note 4: according to requirements, other tap change can be provided.
