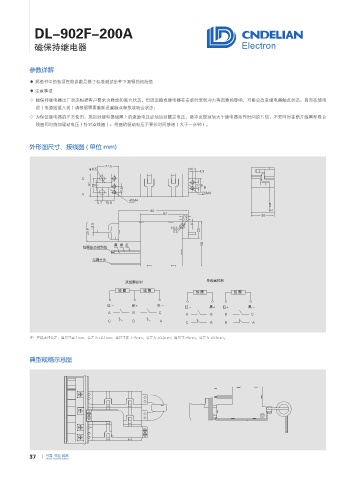

DL-902F-200A
磁保持继电器
参数详解
◆ 规格书中的各项性能参数是基于标准测试条件下测得的初始值
◆ 注意事项
◇ 磁保持继电器出厂状态根据客户要求为释放和吸合状态，但因运输或继电器在安装时受到冲击等因素的影响，可能会改变继电器触点状态。因而在使用
前（电源线接入前）请根据需要重新设置触点释放或吸合状态；
◇ 为保证继电器的正常使用，施加到继电器线圈上的激励电压必须达到额定电压，脉冲宽度须须大于继电器动作时间的 5 倍，不要同时在断开线圈和吸合
线圈同时施加驱动电压（针对双线圈）；线圈的驱动电压不要长时间接通（大于一分钟）。
外形图尺寸、接线图 ( 单位 mm)
·
$
#
" 9.
9.
叽㐫 ㏎
㏫ఴ依ߔᣓݢ㏫
ٵ㕒ᐬڟ
ࣸ㏫ఴᣓݢ ࢁ㏫ఴᣓݢ
㏫ ఴ ㏫ ఴ
㏫ ఴ ㏫ ఴ
㏎ 㐫 叽 ㏎ 叽 ㏎ 叽
" # $ " # # $
$ # " $ # # "
注：产品未注公差，当尺寸≦ 1mm，公差为 ±0.1mm；当尺寸在 1~5mm，公差为 ±0.2mm；当尺寸 >5mm，公差为 ±0.3mm。
典型规格示意图
