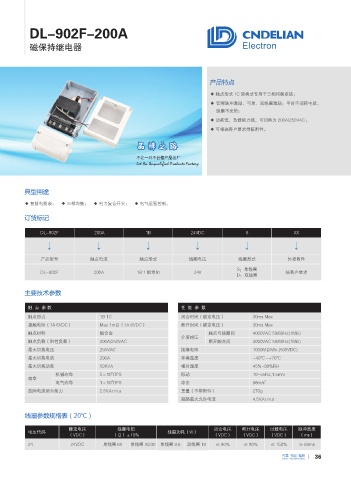

P. 43
DL-902F-200A
磁保持继电器
产品特点
◆ 触点形式 1C 转换式专用于三相均衡系统；
◆ 仅需脉冲激励，可单、双线圈激励；平时不消耗电能，
线圈不发热；
◆ 功耗低，负载能力强，可切换为 200A/250VAC；
◆ 可根据客户要求焊接附件。
典型用途
◆ 智能电能表； ◆ 三相均衡； ◆ 电力复合开关； ◆ 电气远程控制。
订货标记
DL-902F 200A 1B 24VDC S XX
↓ ↓ ↓ ↓ ↓ ↓
产品型号 触点电流 触点形式 线圈电压 线圈形式 外接附件
S：单线圈
DL-902F 200A 1B:1 组常闭 24V 按客户要求
D：双线圈
主要技术参数
触 点 参 数 性 能 参 数
触点形式 1B 1C 闭合时间（额定电压） 30ms Max
接触电阻（1A 6VDC） Max.1mΩ（1A 6VDC） 断开时间（额定电压） 30ms Max
触点材料 银合金 触点与线圈间 4000VAC 50/60Hz(1Min)
介质耐压
触点负载（阻性负载） 200A/250VAC 断开触点间 4000VAC 50/60Hz(1Min)
最大切换电压 250VAC 绝缘电阻 1000MΩMin.(500VDC)
最大切换电流 200A 环境温度 -40℃ ~+70℃
最大切换功率 50KVA 相对湿度 45%-90%RH
5
机械寿命 5×10 OPS 振动 10-55Hz,1.5mm
寿命
电气寿命 1×10 OPS 冲击 98m/s 2
4
故障电流闭合能力 2.5KAr.m.s 重量（不带附件） 270g
短路最大允许电流 4.5KAr.m.s
线圈参数规格表（20℃）
额定电压 线圈电阻 闭合电压 断开电压 过载电压 脉冲宽度
电压代码 线圈功耗（W）
（VDC） （Ω）±10% （VDC） （VDC） （VDC） （ms）
24 24VDC 单线圈 60 单线圈 30/30 单线圈 9.6 双线圈 19 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
