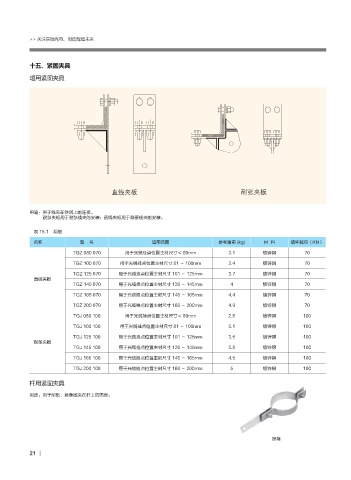

十五、紧固夹具

塔用紧固夹具

ᄯጲ݂౛ Ꮼष݂౛

用途：用于线夹在铁塔上的连接。
耐张夹板用于耐张线夹的安装；直线夹板用于悬垂线夹的安装。

表 15.1 规格

名称 型 号 适用范围 参考重量 (kg) 材 料 破坏载荷（Kn）
tgZ 080 070 用于光缆挂点位置主材尺寸≤ 80mm 3.1 镀锌钢 70
tgZ 100 070 用于光缆挂点位置主材尺寸 81 ～ 100mm 3.4 镀锌钢 70
tgZ 125 070 用于光缆挂点位置主材尺寸 101 ～ 125mm 3.7 镀锌钢 70
直线夹板
tgZ 145 070 用于光缆挂点位置主材尺寸 126 ～ 145mm 4 镀锌钢 70

tgZ 165 070 用于光缆挂点位置主材尺寸 146 ～ 165mm 4.4 镀锌钢 70
tgZ 200 070 用于光缆挂点位置主材尺寸 166 ～ 200mm 4.9 镀锌钢 70
tgJ 080 100 用于光缆挂点位置主材尺寸≤ 80mm 2.8 镀锌钢 100

tgJ 100 100 用于光缆挂点位置主材尺寸 81 ～ 100mm 3.1 镀锌钢 100
tgJ 125 100 用于光缆挂点位置主材尺寸 101 ～ 125mm 3.5 镀锌钢 100
耐张夹板
tgJ 145 100 用于光缆挂点位置主材尺寸 126 ～ 145mm 3.8 镀锌钢 100
tgJ 165 100 用于光缆挂点位置主材尺寸 146 ～ 165mm 4.5 镀锌钢 100

tgJ 200 100 用于光缆挂点位置主材尺寸 166 ～ 200mm 5 镀锌钢 100

杆用紧固夹具
用途：用于耐张、悬垂线夹在杆上的固定。

抱箍
21
