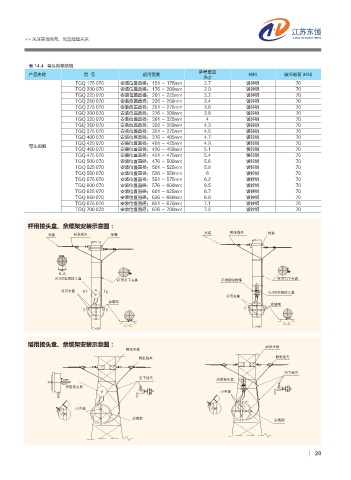

表 14.4 弯头抱箍规格
参考重量
产品名称 型 号 适用范围 材料 破坏载荷 (Kn)
(kg)
tgQ 175 070 安装位置直径： 151 ～ 175mm 2.7 镀锌钢 70
tgQ 200 070 安装位置直径： 176 ～ 200mm 2.9 镀锌钢 70
tgQ 225 070 安装位置直径： 201 ～ 225mm 3.2 镀锌钢 70
tgQ 250 070 安装位置直径： 226 ～ 250mm 3.4 镀锌钢 70
tgQ 275 070 安装位置直径： 251 ～ 275mm 3.6 镀锌钢 70
tgQ 300 070 安装位置直径： 276 ～ 300mm 3.8 镀锌钢 70
tgQ 325 070 安装位置直径： 301 ～ 325mm 4 镀锌钢 70
tgQ 350 070 安装位置直径： 326 ～ 350mm 4.3 镀锌钢 70
tgQ 375 070 安装位置直径： 351 ～ 375mm 4.5 镀锌钢 70
tgQ 400 070 安装位置直径： 376 ～ 405mm 4.7 镀锌钢 70
tgQ 425 070 安装位置直径： 401 ～ 425mm 4.9 镀锌钢 70
弯头抱箍
tgQ 450 070 安装位置直径： 426 ～ 450mm 5.1 镀锌钢 70
tgQ 475 070 安装位置直径： 451 ～ 475mm 5.4 镀锌钢 70
tgQ 500 070 安装位置直径： 476 ～ 500mm 5.6 镀锌钢 70
tgQ 525 070 安装位置直径： 501 ～ 525mm 5.8 镀锌钢 70
tgQ 550 070 安装位置直径： 526 ～ 550mm 6 镀锌钢 70
tgQ 575 070 安装位置直径： 551 ～ 575mm 6.2 镀锌钢 70
tgQ 600 070 安装位置直径： 576 ～ 600mm 6.5 镀锌钢 70
tgQ 625 070 安装位置直径： 601 ～ 625mm 6.7 镀锌钢 70
tgQ 650 070 安装位置直径： 626 ～ 650mm 6.9 镀锌钢 70
tgQ 675 070 安装位置直径： 651 ～ 675mm 7.1 镀锌钢 70
tgQ 700 070 安装位置直径： 676 ～ 700mm 7.3 镀锌钢 70

杆用接头盒、余缆架安装示意图：
Џ፵ Ꮼषጲ݂ ઔኦ Џ፵ Ꮼषጲ݂ ઔኦ

# #
"%44᧚࡚ଋܿᄣ ిၸलʽ݂Х ʿ᩠ᨁࣛઔኦ ిၸलʽ݂Х

ిၸஂए # # "%44᧚࡚ଋܿᄣ
ిၸஂए
ͷ፵౵
ͷ፵౵
$ $
$ $

$ $ $ $

塔用接头盒、余缆架安装示意图：
Ꮼष݂౛ Ꮼष݂౛
Ꮼषጲ݂ Ꮼषጲ݂

लʽጲ݂
लʽጲ݂
Џ፵ଋܿᄣ
Џ፵ଋܿᄣ
࠴݂౛

࠴݂౛

ͷ፵౵
ͷ፵౵
