>> 关注东恒光电、创造辉煌未来

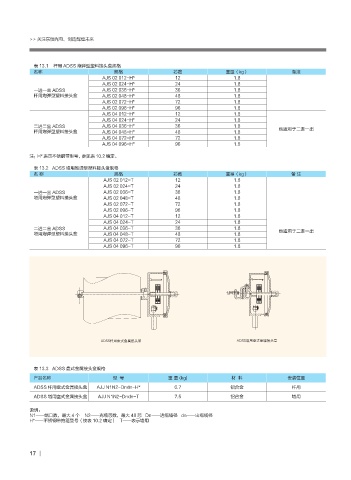

表 13.1 杆用 aDss 炮弹型塑料接头盒规格
名称 规格 芯数 重量（kg） 备注
aJs 02 012-h* 12 1.8
aJs 02 024-h* 24 1.8
一进一出 aDss aJs 02 036-h* 36 1.8
杆用炮弹型塑料接头盒 aJs 02 048-h* 48 1.8
aJs 02 072-h* 72 1.8
aJs 02 096-h* 96 1.8
aJs 04 012-h* 12 1.8
aJs 04 024-h* 24 1.8
二进二出 aDss aJs 04 036-h* 36 1.8 也适用于二进一出
杆用炮弹型塑料接头盒 aJs 04 048-h* 48 1.8
aJs 04 072-h* 72 1.8
aJs 04 096-h* 96 1.8

注：H* 表示不锈钢带型号，参见表 10.2 确定。

表 13.2 aDss 塔用炮弹型塑料接头盒规格
名 称 规格 芯数 重量（kg） 备 注
aJs 02 012-t 12 1.8
aJs 02 024-t 24 1.8
一进一出 aDss aJs 02 036-t 36 1.8
塔用炮弹型塑料接头盒 aJs 02 048-t 48 1.8
aJs 02 072-t 72 1.8
aJs 02 096-t 96 1.8
aJs 04 012-t 12 1.8
aJs 04 024-t 24 1.8
二进二出 aDss aJs 04 036-t 36 1.8
塔用炮弹型塑料接头盒 aJs 04 048-t 48 1.8 也适用于二进一出
aJs 04 072-t 72 1.8
aJs 04 096-t 96 1.8

"%44ిၸᄧय᧚࡚ଋܿᄣ "%44܈ၸᄧय᧚࡚ଋܿᄣ

表 13.3 aDss 盘式金属接头盒规格
产品名称 型 号 重 量 (kg) 材 料 安装位置
aDss 杆用盘式金属接头盒 aJJ n1n2-Dndn-h* 6.7 铝合金 杆用
aDss 塔用盘式金属接头盒 aJJ n1n2-Dndn-t 7.5 铝合金 塔用

说明：
N1——端口数，最大 4 个 N2——光缆芯数，最大 48 芯 Dn——进缆缆径 dn——出缆缆径
H*——不锈钢带抱箍型号（按表 10.2 确定） T——表示塔用

17
