>> 关注东恒光电、创造辉煌未来 -,$1* 68 '21* +(1*

01(8ిၸᄧय᧚࡚ଋܿᄣ 01(8܈ၸᄧय᧚࡚ଋܿᄣ

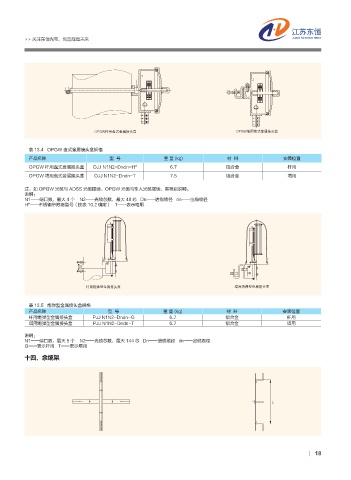

表 13.4 oPgW 盘式金属接头盒规格
产品名称 型 号 重 量 (kg) 材 料 安装位置
oPgW 杆用盘式金属接头盒 oJJ n1n2-Dndn-h* 6.7 铝合金 杆用
oPgW 塔用盘式金属接头盒 oJJ n1n2-Dndn-t 7.5 铝合金 塔用

注：如 OPGW 光缆与 ADSS 光缆接续、OPGW 光缆与引入光缆接续，需特别说明。
说明：
N1——端口数，最大 4 个 N2——光缆芯数，最大 48 芯 Dn——进缆缆径 dn——出缆缆径
H*——不锈钢带抱箍型号（按表 10.2 确定） T——表示塔用

ిၸ༻ीۋ᧚࡚ଋܿᄣ ܈ၸ༻ीۋ᧚࡚ଋܿᄣ

表 13.5 炮弹型金属接头盒规格
产品名称 型 号 重 量 (kg) 材 料 安装位置
杆用炮弹型金属接头盒 PJJ n1n2-Dndn-g 6.7 铝合金 杆用
塔用炮弹型金属接头盒 PJJ n1n2-Dndn-t 6.7 铝合金 塔用

说明：
N1——端口数，最大 5 个 N2——光缆芯数，最大 144 芯 Dn——进缆缆径 dn——出缆缆径
G——表示杆用 T——表示塔用
十四、余缆架

-

18
