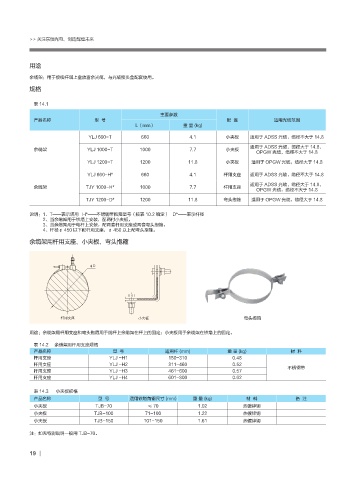

用途

余缆架：用于接续杆塔上盘放富余光缆，与光缆接头盒配套使用。
规格

表 14.1
主要参数
产品名称 型 号 配 置 适用光缆范围
l（mm） 重 量 (kg)

YlJ 660-t 660 4.1 小夹板 适用于 aDss 光缆，缆径不大于 14.8
适用于 aDss 光缆，缆径大于 14.8，
余缆架 YlJ 1000-t 1000 7.7 小夹板
oPgW 光缆，缆径不大于 14.8
YlJ 1200-t 1200 11.8 小夹板 适用于 oPgW 光缆，缆径大于 14.8

YlJ 660-h* 660 4.1 杆用支座 适用于 aDss 光缆，缆径不大于 14.8
适用于 aDss 光缆，缆径大于 14.8，
余缆架 tJY 1000-h* 1000 7.7 杆用支座
oPgW 光缆，缆径不大于 14.8
tJY 1200-D* 1200 11.8 弯头抱箍 适用于 oPgW 光缆，缆径大于 14.8

说明：1、T——表示塔用 H*——不锈钢带抱箍型号（按表 10.2 确定） D*——表示杆径
2、当余缆架用于铁塔上安装，配两付小夹板。
3、当余缆架用于电杆上安装，配两套杆用支座或两套弯头抱箍。
4、杆径￠ 450 以下配杆用支座，￠ 450 以上配弯头抱箍。
余缆架用杆用支座、小夹板、弯头抱箍

´%

ిၸஂए ࠴݂౛ 弯头抱箍

用途：余缆架用杆用支座和弯头抱箍用于线杆上余缆架在杆上的固定；小夹板用于余缆架在铁塔上的固定。

表 14.2 余缆架用杆用支座规格
产品名称 型 号 适用杆 (mm) 重 量 (kg) 材 料
杆用支座 YlJ -h1 150-310 0.48
杆用支座 YlJ -h2 311-460 0.52 不锈钢带
杆用支座 YlJ -h3 461-600 0.57
杆用支座 YlJ -h4 601-800 0.62

表 14.3 小夹板规格
产品名称 型 号 适用铁塔角钢尺寸 (mm) 重 量 (kg) 材 料 备 注
小夹板 tJB-70 ≤ 70 1.02 热镀锌钢
小夹板 tJB-100 71-100 1.22 热镀锌钢
小夹板 tJB-150 101-150 1.61 热镀锌钢
注：如无特别说明一般用 TJB-70。
