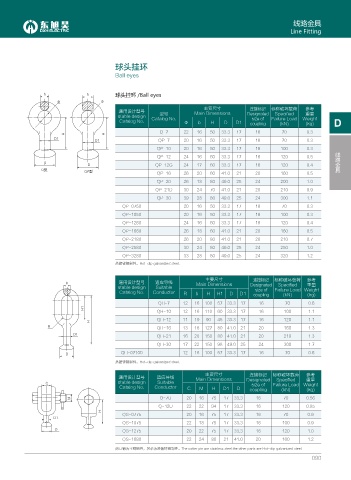

线路金具
Line Fitting

球头挂环

Ball eyes

D D 球头挂环 /Ball eyes
 
主要尺寸 连接标记 标称破坏载荷 参考
通用设计型号 Main Dimensions
stable design 型号 Designated Specified 重量
size of
Catalog No. Catalog No. Φ b H D D1 coupling Failure Load Weight D
(kg)
(kN)
Q-7 22 16 50 33.3 17 16 70 0.3
* *
&
& QP-7 20 16 50 33.3 17 16 70 0.3
QP-10 20 16 50 33.3 17 16 100 0.3 线路金具
QP-12 24 16 60 33.3 17 16 120 0.5
&
& QP-12G 24 17 60 33.3 17 16 120 0.4
3ތ 32ތ QP-16 26 20 60 41.0 21 20 160 0.5
QP-20 26 18 80 49.0 25 24 200 1.0
QP-21D 30 24 70 41.0 21 20 210 0.9
QP-30 39 28 80 49.0 25 24 300 1.1
QP-0750 20 16 50 33.3 17 16 70 0.3
QP-1050 20 16 50 33.3 17 16 100 0.3
QP-1260 24 16 60 33.3 17 16 120 0.4
QP-1660 26 18 60 41.0 21 20 160 0.5
QP-2180 26 20 80 41.0 21 20 210 0.7
QP-2580 30 24 80 49.0 25 24 250 1.0
QP-3280 33 28 80 49.0 25 24 320 1.2
热镀锌钢制件。Hot-dip galvanized steel.

主要尺寸 连接标记 标称破坏载荷 参考
D 通用设计型号 适应导线 Main Dimensions Designated Specified 重量
stable design Suitable
size of
Catalog No. Conductor R b H H1 D D1 coupling Failure Load Weight
(kg)
(kN)
QH-7 12 16 100 57 33.3 17 16 70 0.6
*
QH-10 12 16 110 60 33.3 17 16 100 1.1
QH-12 11 19 90 45 33.3 17 16 120 1.1
*
4 QH-16 13 18 127 80 41.0 21 20 160 1.3
&
QH-21 16 20 150 80 41.0 21 20 210 1.3
QH-30 17 22 150 98 49.0 25 24 300 1.7
& QH-07100 12 16 100 57 33.3 17 16 70 0.6
热镀锌钢制件。Hot-dip galvanized steel.

主要尺寸 连接标记 标称破坏载荷 参考
通用设计型号 适应导线 Main Dimensions Designated Specified 重量
% stable design Suitable size of Failure Load Weight
Catalog No. Conductor C M H D1 D coupling (kN) (kg)
/ Q-7U 20 16 75 17 33.3 16 70 0.56
Q-12U 22 22 94 17 33.3 16 120 0.85
*
QS-0775 20 16 75 17 33.3 16 70 0.9
&
QS-1075 22 18 75 17 33.3 16 100 0.9
& QS-1275 20 22 75 17 33.3 16 120 1.0
QS-1680 22 24 80 21 41.0 20 160 1.2
闭口销为不锈钢件，其余为热镀锌钢制件。The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
