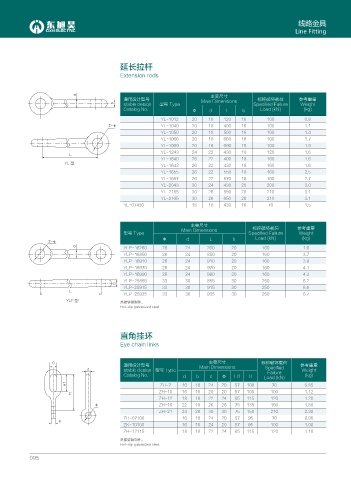

线路金具
Line Fitting

延长拉杆

Extension rods

F 主要尺寸
通用设计型号 标称破坏载荷 参考重量
stable desiqn 型号 Type Specified Failure Weight
D Main Dimensions
Catalog No. Φ d L b Load (kN) (kg)
YL-1012 20 18 120 16 100 0.8
µ YL-1040 20 18 400 16 100 1.1
YL-1050 20 18 500 16 100 1.4
YL-1066 20 18 660 16 100 1.7
YL-1069 20 18 690 16 100 1.9
YL-1243 24 22 430 18 120 1.6
.
YL-1640 26 22 400 18 160 1.6
YL 型
YL-1643 26 22 430 18 160 1.6
YL-1655 26 22 550 18 160 2.5
YL-1657 26 22 570 18 160 2.7
YL-2043 30 24 430 20 200 3.0
YL-2155 30 26 550 20 210 3.1
YL-2165 30 26 650 20 210 3.1
YL-07430 18 18 430 16 70 1.5

主要尺寸
Main Dimensions 标称破坏载荷 参考重量
型号 Type Specified Failure Weight
Φ d L b Load (kN) (kg)
µ
F YLP-16260 26 24 260 20 160 1.6
YLP-16850 26 24 850 20 160 3.7
YLP-16910 26 24 910 20 160 3.9
YLP-16970 26 24 970 20 160 4.1
YLP-16990 26 24 990 20 160 4.3
YLP-25855 33 30 855 30 250 6.2
D
YLP-25915 33 30 915 30 250 6.6
.
YLP-25935 33 30 935 30 250 6.7
YLP 型 热镀锌钢制件。
Hot-dip galvanized steel.

直角挂环
Eye chain links

% 主要尺寸 标称破坏载荷
通用设计型号 参考重量
F stable desiqn 型号 Type Main Dimensions Specified Weight
Failure
Catalog No. d b c Φ H1 H Load (kN) (kg)
* ZH-7 16 16 24 20 57 100 70 0.85
ZH-10 16 16 20 20 57 100 100 1.12
*
ZH-12 18 16 22 24 65 115 120 1.20
µ ZH-16 22 18 26 26 75 135 160 1.80
ZH-21 24 26 30 30 75 150 210 2.30
ZH-07100 16 16 24 20 57 95 70 0.90
D
ZK-10100 16 16 24 20 57 95 100 1.00
ZH-12115 18 16 22 24 65 115 120 1.10
热镀锌钢制件。
Hot-dip galvanized steel.
