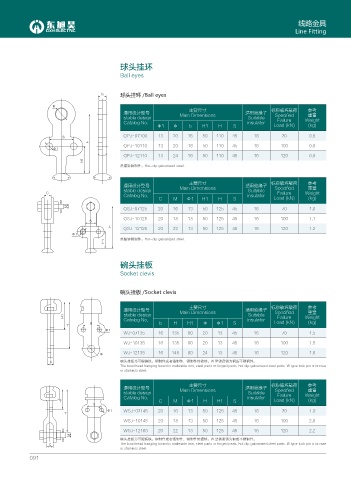

线路金具
Line Fitting

球头挂环

Ball eyes

D 球头挂环 /Ball eyes

主要尺寸 标称破坏载荷 参考
通用设计型号 适用绝缘子
重量
stable desiqn Main Dimensions Suitable Specified Weight
Failure
Catalog No. insulator
Φ1 Φ b H1 H S Load (kN) (kg)
5 QPJ-07100 13 20 16 50 110 45 16 70 0.8
*
QPJ-10110 13 20 16 50 110 45 16 100 0.9

QPJ-12110 13 24 16 50 110 45 16 120 0.9
*
热镀锌钢制件。Hot-dip galvanized steel.

主要尺寸 标称破坏载荷 参考
通用设计型号 Main Dimensions 适用绝缘子 Specified 重量
stable desiqn Suitable
% Failure Weight
Catalog No. insulator
C M Φ1 H1 H S Load (kN) (kg)
/
QSJ-07125 20 16 13 50 125 45 16 70 1.0
QSJ-10125 20 18 13 50 125 45 16 100 1.1
5
*
QSJ-12125 20 22 13 50 125 45 16 120 1.2

热镀锌钢制件。Hot-dip galvanized steel.
*

碗头挂板
Socket clevis

碗头挂板 /Socket clevis

主要尺寸 标称破坏载荷 参考
通用设计型号 Main Dimensions 适用绝缘子 Specified 重量
* stable desiqn Suitable Failure Weight
Catalog No. insulator
5 b H H1 Φ Φ1 S Load (kN) (kg)
*

WJ-07135 16 135 80 20 13 45 16 70 1.5
WJ-10135 16 135 80 20 13 45 16 100 1.5
 WJ-12135 16 145 80 24 13 45 16 120 1.6
D 碗头挂板为可锻铸铁，钢制件或者锻制件，钢制件热镀锌。W 型锁紧销为钢或不锈钢件。
The bowl head hanging board is malleable iron, steel parts or forged parts, hot dip galvanized steel parts. W type lock pin is bronze
or stainless steel.

主要尺寸 标称破坏载荷 参考
通用设计型号 Main Dimensions 适用绝缘子 Specified 重量
stable desiqn Suitable
Catalog No. insulator Failure Weight
* C M Φ1 H H1 S Load (kN) (kg)
5
 WSJ-07145 20 16 13 50 125 45 16 70 1.9
*
WSJ-10145 20 18 13 50 125 45 16 100 2.0
WSJ-12160 20 22 13 50 125 45 16 120 2.2
/
碗头挂板为可锻铸铁，钢制件或者锻制件，钢制件热镀锌。W 型锁紧销为钢或不锈钢件。
% The bowl head hanging board is malleable iron, steel parts or forged parts, hot dip galvanized steel parts. W type lock pin is bronze
or stainless steel.
