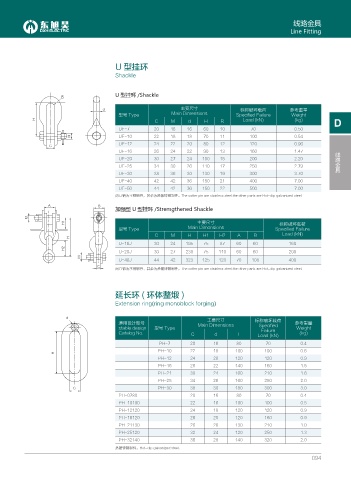

线路金具
Line Fitting

U 型挂环

Shackle

U 型挂环 /Shackle
4
F 主要尺寸 标称破坏载荷 参考重量
型号 Type Main Dimensions Specified Failure Weight
* Load (kN) (kg)
C M d H R D
UF-7 20 16 16 60 10 70 0.50
/ UF-10 22 18 18 70 11 100 0.54
UF-12 24 22 20 80 12 120 0.96
%
UF-16 26 24 22 90 13 160 1.47 线路金具
UF-20 30 27 24 100 15 200 2.20
UF-25 34 30 26 110 17 250 2.79
UF-30 38 36 30 130 19 300 3.70
UF-40 42 42 36 150 21 400 7.00
UF-50 44 42 36 150 22 500 7.00
闭口销为不锈钢件，其余为热镀锌钢制件。The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
# $
加强型 U 型挂环 /Stremgthened Shackle
/
* 主要尺寸 标称破坏载荷
型号 Type Main Dimensions Specified Failure
C M H H1 H2 A B Load (kN)
*
U-16J 30 24 195 75 87 60 60 160
*
U-20J 30 27 230 75 110 60 60 200
/
U-40J 44 42 323 125 120 70 108 400
%
闭口销为不锈钢件，其余为热镀锌钢制件。The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

延长环 ( 环体整煅 )
Extension ring(ring monoblock forging)

F 主要尺寸 标称破坏载荷
通用设计型号 Main Dimensions Specified 参考重量
stable desiqn 型号 Type Failure Weight
Catalog No. C d L Load (kN) (kg)
PH-7 20 16 80 70 0.4
PH-10 22 18 100 100 0.6
*
PH-12 24 20 120 120 0.9
PH-16 26 22 140 160 1.5
PH-21 30 24 160 210 1.6
PH-25 34 26 160 250 2.0
% PH-30 38 30 180 300 3.0
PH-0780 20 16 80 70 0.4
PH-10100 22 16 100 100 0.5
PH-12120 24 18 120 120 0.9
PH-16120 26 20 120 160 0.9
PH-21130 26 20 130 210 1.0
PH-25120 32 24 120 250 1.3
PH-32140 36 28 140 320 2.0
热镀锌钢制件。Hot-dip galvanized steel.
