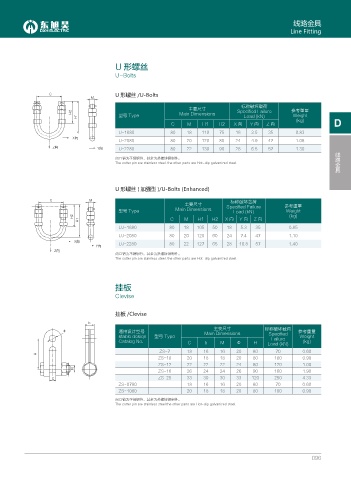

线路金具
Line Fitting

U 形螺丝

U-Bolts

% U 形螺丝 /U-Bolts
/
标称破坏载荷
主要尺寸
* Main Dimensions Specified Failure 参考重量
* 型号 Type Load (kN) Weight
(kg) D
C M H1 H2 X向 Y向 Z向
U-1880 80 18 110 75 18 3.5 35 0.83
:خ
U-2080 80 20 120 80 24 4.9 47 1.08
<خ ;خ U-2280 80 22 130 90 28 6.5 57 1.30 线路金具

闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel .the other parts are Hot-dip galvanized steel.

U 形螺丝 ( 加强型 )/U-Bolts (Enhanced)

% / 标称破坏载荷
主要尺寸 Specified Failure 参考重量
型号 Type Main Dimensions Load (kN) Weight
* (kg)
* C M H1 H2 X向 Y向 Z向
UJ-1880 80 18 105 50 18 5.3 35 0.85
UJ-2080 80 20 120 60 24 7.4 47 1.10
:خ
;خ UJ-2280 80 22 127 65 28 10.8 57 1.40
<خ
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel .the other parts are Hot-dip galvanized steel.

挂板
Clevise

挂板 /Clevise
D
主要尺寸 标称破坏载荷
µ 通用设计型号 参考重量
stable desiqn 型号 Type Main Dimensions Specified Weight
Failure
Catalog No. C b M Φ H Load (kN) (kg)
ZS-7 18 16 16 20 80 70 0.60
*
ZS-10 20 18 18 20 80 100 0.90
ZS-12 22 22 22 24 80 120 1.00
/
ZS-16 26 24 24 26 90 160 1.90
% ZS-25 33 30 30 33 120 250 4.33
ZS-0780 18 16 16 20 80 70 0.60
ZS-1080 20 18 18 20 80 100 0.90
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
