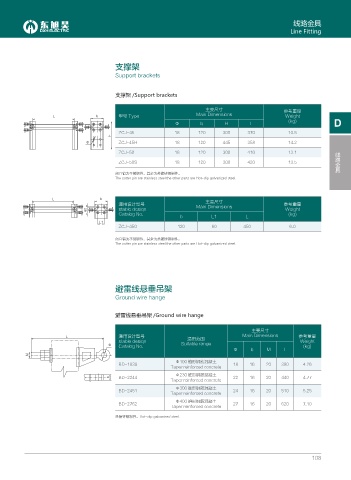

线路金具
Line Fitting

支撑架

Support brackets

支撑架 /Support brackets

主要尺寸 参考重量
. D 型号 Type Main Dimensions Weight
(kg) D
Φ b H L
ZCJ-45 18 120 300 370 10.5
*
 ZCJ-45H 18 120 445 358 14.2
线路金具
ZCJ-50 18 120 300 416 13.1
ZCJ-50S 18 120 300 420 13.5

闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

. D
主要尺寸
通用设计型号 Main Dimensions 参考重量
stable desiqn Weight
Catalog No. (kg)
b L1 L
.
ZCJ-450 120 60 450 6.0
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

避雷线悬垂吊架
Ground wire hange

避雷线悬垂吊架 /Ground wire hange

主要尺寸
. 通用设计型号 适用范围 Main Dimensions 参考重量
stable desiqn Weight
 Catalog No. Suitable range (kg)
Φ b M L
/
Φ190 锥形钢筋混凝土
BD-1839 18 16 20 390 4.26
Taper reinforced concrete
Φ230 锥形钢筋混凝土
D BD-2244 22 16 20 440 4.77
Taper reinforced concrete
Φ300 锥形钢筋混凝土
BD-2451 24 16 20 510 5.25
Taper reinforced concrete
Φ400 锥形钢筋混凝土
BD-2762 27 16 20 620 7.10
Taper reinforced concrete
热镀锌钢制件。Hot-dip galvanized steel.
