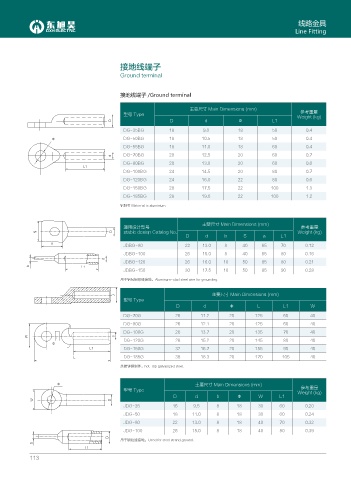

线路金具
Line Fitting

接地线端子

Ground terminal

接地线端子 /Ground terminal

主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Weight (kg)
& D d Φ L1
DG-35BG 18 9.0 18 50 0.4
 DG-50BG 18 10.5 18 50 0.4
DG-55BG 18 11.0 18 60 0.4
DG-70BG 20 12.5 20 60 0.7
F
DG-80BG 20 13.0 20 60 0.6
.
DG-100BG 24 14.5 20 80 0.7
DG-120BG 24 16.0 22 80 0.6
DG-150BG 28 17.5 22 100 1.3
DG-185BG 28 19.0 22 100 1.2
铝制件 Materrial is aluminium.

主要尺寸 Main Dimensions (mm)
通用设计型号 参考重量
5 & stable desiqn Catalog No. Weight (kg)
D d b S a L1
C
JDBG-80 22 13.0 8 40 65 70 0.12
JDBG-100 26 15.0 8 40 65 80 0.16
F
JDBG-120 26 16.0 10 50 85 80 0.21
D .
JDBG-150 30 17.5 10 50 85 90 0.28
用于铝包钢绞线接地。Aluminum-clad steel wire for grounding.

& 主要尺寸 Main Dimensions (mm)
型号 Type
D d Φ L L1 W
DG-70G 26 11.2 20 125 60 40
DG-80G 26 12.1 20 125 60 40
DG-100G 28 13.7 20 135 70 40
9 F
DG-120G 28 15.2 20 145 80 40

. DG-150G 32 16.7 20 155 90 40
. DG-185G 38 18.3 20 170 105 40
热镀锌钢制件。hot-dip galvanized steel.

 主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Weight (kg)
D d b Φ W L1
9 &
JDG-35 16 9.5 8 18 30 60 0.20
JDG-50 18 11.0 8 18 30 60 0.24
JDG-80 22 13.0 8 18 40 70 0.32
JDG-100 26 15.0 8 18 40 80 0.39
&
用于钢绞线接地。Used for steel strand ground.
D
.
113
