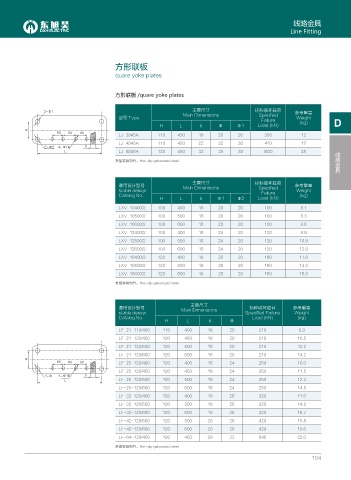

Page 123 - 四川东旭昊电气设备有限公司

线路金具
Line Fitting

方形联板

quare yoke plates

方形联板 /quare yoke plates

 主要尺寸 标称破坏载荷 参考重量
型号 Type Main Dimensions Specified Weight
Failure (kg) D
H L b Φ Φ1 Load (kN)
*

LJ-3045A 110 450 18 26 26 300 12
LJ-4045A 110 450 22 32 30 4^0 17
  D
. LJ-6045A 120 450 32 39 39 /600 28 线路金具
热镀锌钢制件。Hot-dip galvanized steel.

主要尺寸 标称破坏载荷
通用设计型号 Main Dimensions 参考重量
stable desiqn Specified Weight
Failure
Catalog No. (kg)
H L b Φ1 Φ2 Load (kN)
LXV-10400/2 100 400 16 20 20 100 8.1
LXV-10500/2 100 500 16 20 20 100 8.3
LXV-10600/2 100 600 16 20 20 100 8.6
LXV-12400/2 100 400 16 24 20 120 8.9
LXV-12500/2 100 500 16 24 20 120 10.9
LXV-12600/2 100 600 16 24 20 120 12.9
LXV-16400/2 120 400 18 26 20 160 11.6
LXV-16500/2 120 500 18 26 20 160 14.2
LXV-16600/2 120 600 18 26 20 160 16.8
热镀锌钢制件。Hot-dip galvanized steel.

主要尺寸
通用设计型号 Main Dimensions 标称破坏载荷 参考重量
stable desiqn Specified Failure Weight
Catalog No. Load (kN) (kg)
H L b Φ
LF-21-110/400 110 400 16 20 210 8.9
LF-21-120/450 120 450 16 20 210 10.5
LF-21-120/500 120 500 16 20 210 12.2
LF-21-120/600 120 600 16 20 210 14.2
*
LF-25-120/400 120 400 16 24 250 10.0
LF-25-120/450 120 450 16 24 250 11.5
  D
. LF-25-120/500 120 500 16 24 250 12.3
LF-25-120/600 120 600 16 24 250 14.5
LF-32-120/400 120 400 18 26 320 11.6
LF-32-120/500 120 500 18 26 320 14.2
LF-32-120/600 120 600 18 26 320 16.7
LF-42-120/500 120 500 20 26 420 15.8
LF-42-120/600 120 600 20 26 420 18.6
LF-64-120/450 120 450 28 33 640 22.0
热镀锌钢制件。Hot-dip galvanized steel.
104
