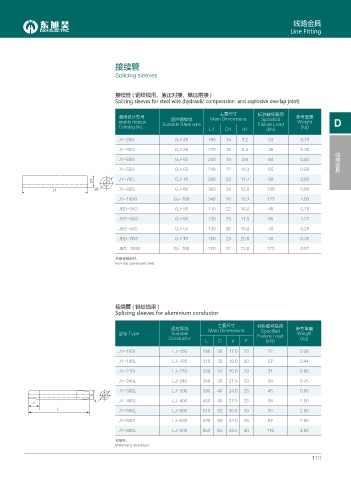

线路金具
Line Fitting

接续管

Splicing sleeves

接续管 ( 钢绞线用、液压对接、爆压搭接 )
Splicing sleeves for steel wire (hydraulic comperssion and explosive overlap joint)

主要尺寸 标称破坏载荷
通用设计型号 Main Dimensions 参考重量
适应钢绞线
Specified
stable desiqn Suitable Steel wire Failure Load Weight D
Catalog No. (kg)
L1 D1 d1 (kN)
JY-25G GJ-25 190 14 7.2 33 0.17
JY-35G GJ-35 220 16 8.4 45 0.30 线路金具
JY-50G GJ-50 240 18 9.6 60 0.40
JY-55G GJ-55 240 22 10.3 65 0.56
& JY-70G GJ-70 290 22 11.7 88 0.65
. F JY-80G GJ-80 300 24 12.0 100 0.80
JY-100G GJ-100 340 26 13.7 123 1.00
JBD-35G GJ-35 110 22 16.0 45 0.15
JBD-50G GJ-50 130 25 17.0 60 1.27

JBD-55G GJ-55 130 26 18.0 70 0.28
JBD-70G GJ-70 150 28 20.0 88 0.35
JBD-100G GJ-100 170 32 23.0 123 0.52
热镀锌钢制件。
Hot-dip galvanized steel.

接续管 ( 铝绞线用 )
Splicing sleeves for aluminium conductor

主要尺寸 标称破坏载荷
适应导线 Main Dimensions Specified 参考重量
型号 Type Suitable Failure Load Weight
Conductor (kg)
L D d F (kN)
JY-150L LJ-150 280 30 17.0 20 22 0.36
JY-185L LJ-185 310 32 19.0 20 27 0.44
JY-210L LJ-210 330 34 20.0 20 31 0.60
JY-240L LJ-240 350 36 21.5 20 34 0.75

JY-300L LJ-300 390 40 24.0 25 45 0.95
&
F JY-400L LJ-400 450 45 27.5 25 58 1.50
(
. JY-500L LJ-500 510 52 30.5 30 73 2.00
JY-630L LJ-630 570 60 34.0 35 87 2.80
JY-800L LJ-800 650 65 38.5 40 110 4.80
铝制件。
Materrial is aluminium.

110
