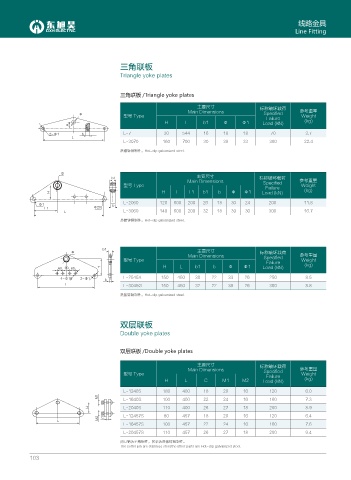

线路金具
Line Fitting

三角联板

Triangle yoke plates

三角联板 /Triangle yoke plates
主要尺寸 标称破坏载荷
Main Dimensions 参考重量
 Specified
型号 Type Failure Weight
H L b1 Φ Φ1 Load (kN) (kg)
*
 D L-7 30 544 16 18 18 70 3.7
.
L-3070 160 700 30 39 33 300 22.4
热镀锌钢制件。Hot-dip galvanized steel.


D 主要尺寸 标称破坏载荷
Main Dimensions Specified 参考重量
型号 Type Weight
Failure
* H L L1 b1 b Φ Φ1 Load (kN) (kg)
L-2060 120 600 200 26 18 30 24 200 11.8
 D
. 
. L-3060 140 600 200 32 18 39 30 300 16.7
热镀锌钢制件。Hot-dip galvanized steel.

D
 主要尺寸 标称破坏载荷
Main Dimensions Specified 参考重量
型号 Type Weight
Failure (kg)
* H L b1 b Φ Φ1 Load (kN)
  D L-2545X 150 450 30 22 33 26 250 8.5
. L-3045G 150 450 32 22 39 26 300 8.8
热镀锌钢制件。Hot-dip galvanized steel.

双层联板
Double yoke plates

双层联板 /Double yoke plates

主要尺寸 标称破坏载荷
Main Dimensions Specified 参考重量
型号 Type Weight
Failure
H L C M1 M2 Load (kN) (kg)
L-1240S 180 400 18 20 16 120 6.0
/ L-1640S 100 400 22 24 16 160 7.3
* L-2040S 110 400 26 27 18 200 8.9
/ % L-12457S 80 457 18 20 16 120 6.4
.
L-16457S 100 457 22 24 16 160 7.6
L-20457S 110 457 26 27 18 200 9.4
闭口销为不绣钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
103
