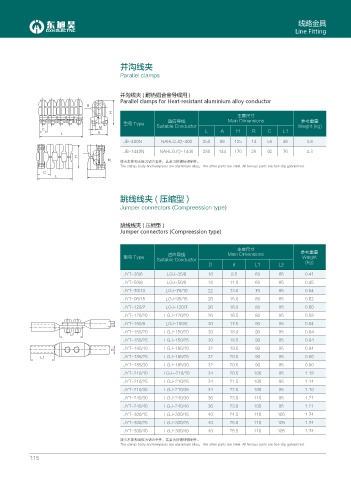

线路金具
Line Fitting

并沟线夹

Parallel clamps

并沟线夹 ( 耐热铝合金导线用 )
Parallel clamps for Heat-resistant aluminium alloy conductor
4
*
主要尺寸
适应导线 Main Dimensions 参考重量
型号 Type
/ Suitable Conductor Weight (kg)
%
. # L A H R C L1
JB-400N NAHLGJQ-400 250 96 125 14 58 46 3.8
JB-1440N NAHLGJQ-1440 280 144 170 26 92 76 4.3
*
/ 线夹本体和盖板为铝合金件，其余为热镀锌钢制件。
The clamp body and keepares are aluminium alloy， the other parts are steel. All ferrous parts are hot-dip galvanized.
%
.

跳线线夹 ( 压缩型 )
Jumper connectors (Compreession type)

跳线线夹 ( 压缩型 )
Jumper connectors (Compreession type)

主要尺寸
适应导线 Main Dimensions 参考重量
型号 Type Weight
Suitable Conductor (kg)
D d L1 L2
JYT-35/6 LGJ-35/6 16 9.5 60 65 0.41
JYT-50/8 LGJ-50/8 18 11.0 60 65 0.45
JYT-70/10 LGJ-70/10 22 13.0 70 65 0.54
JYT-95/15 LGJ-95/15 26 15.0 80 65 0.62
JYT-120/7 LGJ-120/7 26 16.0 80 85 0.60
JYT-120/20 LGJ-120/20 26 16.5 80 85 0.58
JYT-150/8 LGJ-150/8 30 17.5 90 85 0.84
F
JYT-150/20 LGJ-150/20 30 18.0 90 85 0.84
.
JYT-150/25 LGJ-150/25 30 18.5 90 85 0.84
JYT-185/10 LGJ-185/10 32 19.5 90 85 0.94
&
. JYT-185/25 LGJ-185/25 32 20.5 90 85 0.90
JYT-185/30 LGJ-185/30 32 20.5 90 85 0.90
JYT-210/10 LGJ—210/10 34 20.5 100 85 1.18
JYT-210/25 LGJ-210/25 34 21.5 100 85 1.14
JYT-210/35 LGJ-210/35 34 22.0 100 85 1.10
JYT-240/30 LGJ-240/30 36 23.0 110 85 1.21
JYT-240/40 LGJ-240/40 36 23.0 100 85 1.21
JYT-300/15 LGJ-300/15 40 24.5 110 105 1.74
JYT-300/25 LGJ-300/25 40 25.0 110 105 1.74
JYT-300/40 LGJ-300/40 40 25.5 110 105 1.74
线夹本体和盖板为铝合金件，其余为热镀锌钢制件。
The clamp body and keepares are aluminium alloy， the other parts are steel. All ferrous parts are hot-dip galvanized.
