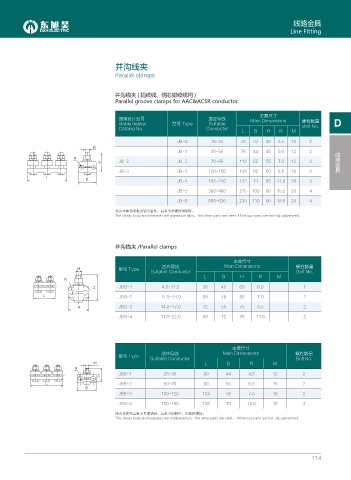

Page 133 - 四川东旭昊电气设备有限公司

线路金具
Line Fitting

并沟线夹

Parallel clamps

并沟线夹 ( 铝绞线、钢芯铝绞线用 )
Parallel groove clamps for AAC&ACSR conductor

主要尺寸
通用设计型号 适应导线 Main Dimensions 螺栓数量
stable desiqn 型号 Type Suitable Bolt No. D
Catalog No. Conductor
L B H R M
JB-0 16~25 70 37 40 3.5 10 2
/
JB-1 35~50 78 44 45 5.0 12 2 线路金具
4
* JB-2 JB-2 70~95 112 52 55 7.0 12 3
JB-3 JB-3 120~150 138 62 60 8.5 16 3
.
$
JB-4 185~240 142 71 65 11.0 16 3
JB-5 300~400 215 100 80 15.5 20 4
JB-6 500~630 230 110 90 18.5 20 4
线夹本体和盖板为铝合金件，其余为热镀锌钢制件。
The clamp body and keepares are aluminium alloy， the other parts are steel. All ferrous parts are hot-dip galvanized.

并沟线夹 /Parallel clamps

主要尺寸
适应导线 Main Dimensions 螺栓数量
/ 型号 Type
Suitable Conductor Bolt No.
L B H R M
4
* JBG-1 4.5~11.5 36 43 60 6.0 1
. JBG-2 11.5~14.0 68 48 58 7.0 2

$ JBG-3 14.0~17.0 72 58 75 8.5 2
JBG-4 17.0~22.0 80 72 75 11.0 2

主要尺寸
适应导线 Main Dimensions 螺栓数量
型号 Type
Suitable Conductor Bolt No.
/ L B R M
4
JBB-1 25~35 90 44 4.5 12 2
*
. JBB-2 50~70 90 50 6.0 16 2
$
JBB-3 100~120 124 56 7.0 16 2
JBB-4 150~185 138 70 10.0 16 3
线夹本体和盖板为可锻铸铁，其余为钢制件，全部热镀锌。
The clamp body and keepares are malleableiron， the other parts are steel， All ferrous parts are hot-dip galvanized.

114
