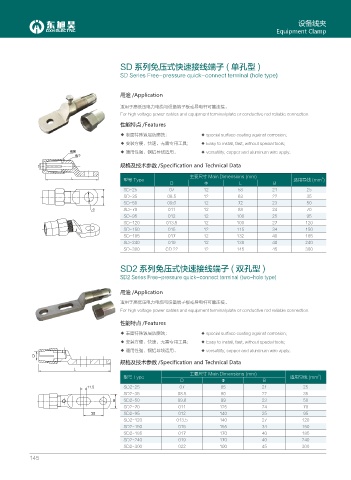

设备线夹
Equipment Clamp

SD 系列免压式快速接线端子 ( 单孔型 )

SD Series Free-pressure quick-connect terminal (hole type)

用途 /Application
适用于高低压电力电缆与设备端子板或导电杆可靠连接。
For high voltage power cables and equipment terminal plate or conductive rod reliable connection.
性能特点 /Features
◆ 表面特殊镀层防腐蚀； ◆ special surface coating against corrosion;
◆ 安装方便、快速、无需专用工具； ◆ Easy to install, fast, without special tools;
◆ 通用性强，铜铝导线适用。 ◆ versatility, copper and aluminum wire apply.

规格及技术参数 /Specification and Technical Data
主要尺寸 Main Dimensions (mm)
2
型号 Type 适用导线 (mm )
D Φ L B
SD-25 07 12 58 21 25
SD-35 08.5 12 63 22 35
SD-50 09.6 12 72 23 50
SD-70 011 12 88 24 70
SD-95 012 12 100 25 95
SD-120 013.5 12 100 27 120
SD-150 015 12 115 34 150
SD-185 017 12 132 40 185
SD-240 019 12 138 40 240
SD-300 CD 22 12 145 45 300

SD2 系列免压式快速接线端子 ( 双孔型 )
SD2 Series Free-pressure quick-connect terminal (two-hole type)

用途 /Application
适用于高低压电力电缆与设备端子板或导电杆可靠连接。
For high voltage power cables and equipment terminal plate or conductive rod reliable connection.

性能特点 /Features
◆ 表面特殊镀层防腐蚀； ◆ special surface coating against corrosion;
◆ 安装方便、快速、无需专用工具； ◆ Easy to install, fast, without special tools;
◆ 通用性强，铜铝导线适用。 ◆ versatility, copper and aluminum wire apply.
规格及技术参数 /Specification and Technical Data

主要尺寸 Main Dimensions (mm)
2
型号 Type 适用导线 (mm )
D Φ B
SD2-25 07 85 21 25
SD2-35 08.5 90 22 35
SD2-50 09.6 99 23 50
SD2-70 011 125 24 70
SD2-95 012 140 25 95
SD2-120 013.5 140 27 120
SD2-150 015 155 34 150
SD2-185 017 170 40 185
SD2-240 019 170 40 240
SD2-300 022 190 45 300

145
