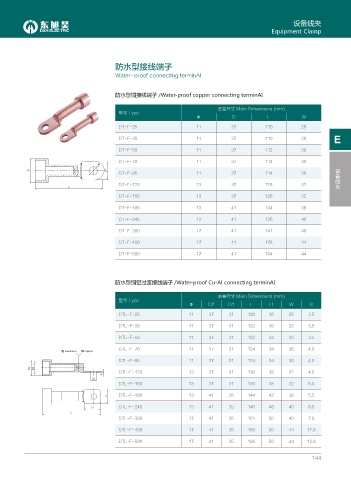

设备线夹
Equipment Clamp

防水型接线端子

Water-proof connecting terminAI

防水型铜接线端子 /Water-proof copper connecting terminAI

主要尺寸 Main Dimensions (mm)
型号 Type
Φ D L W
DT-F-25 11 37 110 26
DT-F-35 11 37 110 26 E

DT-F-50 11 37 112 30
DT-F-70 11 37 114 30

设备线夹
& 9
DT-F-95 11 37 114 30
DT-F-120 13 37 126 32
.
DT-F-150 13 37 126 32
DT-F-185 13 41 134 36

DT-F-240 13 41 136 40
DT-F-300 17 41 141 40

DT-F-400 17 41 178 44
DT-F-500 17 41 184 44

防水型铜铝过渡接线端子 /Water-proof Cu-AI connecting terminAI

主要尺寸 Main Dimensions (mm)
型号 Type
Φ D2 D1 L L1 W S
DTL-F-25 11 37 31 120 30 26 3.5

DTL-F-35 11 37 31 120 30 26 3.5
DTL-F-50 11 37 31 122 34 30 3.5
DTL-F-70 11 37 31 124 34 30 4.0
᧳ CNWOKPWO ᧲ EQRRGT
DTL-F-95 11 37 31 124 34 30 4.0
& &
DTL-F-120 13 37 31 136 38 32 4.5
5

DTL-F-150 13 37 31 136 38 32 5.0
DTL-F-185 13 41 35 144 42 36 5.5
Y
. DTL-F-240 13 41 35 146 46 40 6.8
.
DTL-F-300 17 41 35 151 50 40 7.8

DTL-F-400 17 41 35 189 50 44 12.8
DTL-F-500 17 41 35 194 50 44 12.8

144
