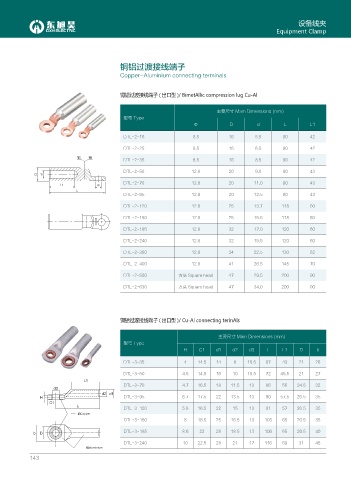

Page 162 - 四川东旭昊电气设备有限公司

设备线夹
Equipment Clamp

铜铝过渡接线端子

Copper-Aluminium connecting terminals

铜铝过渡接线端子 ( 出口型 )/ BimetAllic compression lug Cu-Al

主要尺寸 Main Dimensions (mm)
型号 Type
Φ D d L L1

DTL-2-16 8.5 16 5.5 90 42
DTL-2-25 8.5 16 6.5 90 42

᧳ ᧲
DTL-2-35 8.5 16 8.5 90 42
DTL-2-50 12.8 20 9.0 90 43
& F
DTL-2-70 12.8 20 11.0 90 43
. 
.
DTL-2-95 12.8 20 12.5 90 43
DTL-2-120 12.8 25 13.7 118 60
DTL-2-150 12.8 25 15.5 118 60

DTL-2-185 12.8 32 17.0 120 60
DTL-2-240 12.8 32 19.5 120 60

DTL-2-300 12.8 34 22.5 130 62
DTL-2-400 12.8 41 26.5 145 70

DTL-2-500 方头 Square head 47 29.5 200 90
DTL-2-630 方头 Square head 47 34.0 200 90

铜铝过渡接线端子 ( 出口型 )/ Cu-Al connecting terinAls

主要尺寸 Main Dimensions (mm)
型号 Type
H C1 d1 d2 d3 L L1 D b
DTL-3-35 4 14.5 14 8 10.5 67 43 21 26

DTL-3-50 4.5 14.5 16 10 10.5 72 45.5 21 27
DTL-3-70 4.7 16.5 18 11.5 13 86 56 24.5 32

DTL-3-95 6.7 17.5 22 13.5 13 90 57.5 26.5 35
DTL-3-120 5.8 16.5 22 15 13 91 57 26.5 35

DTL-3-150 8 18.5 25 16.5 13 103 65 26.5 35
DTL-3-185 8.6 22 28 18.5 13 106 65 26.5 40

DTL-3-240 10 22.5 28 21 17 116 69 31 45

143
