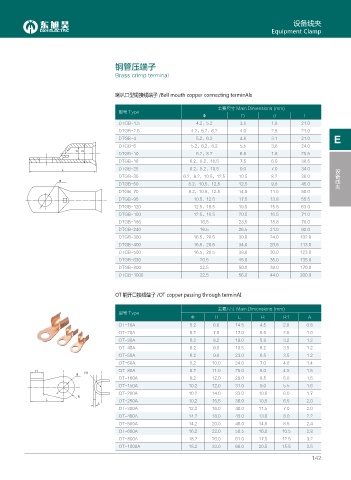

Page 161 - 四川东旭昊电气设备有限公司

设备线夹
Equipment Clamp

铜管压端子

Brass crimp terminal

喇叭口型铜接线端子 /Bell mouth copper connecting terminAls

主要尺寸 Main Dimensions (mm)
型号 Type
Φ D d L
DTGB-1.5 4.2，5.2 3.5 1.8 21.0
DTGB-2.5 4.2，5.2，6.2 4.0 2.5 21.0
DTGB-4 5.2，6.2 4.8 3.1 21.0 E
DTGB-6 5.2，6.2，8.2 5.5 3.8 24.0
F &
DTGB-10 6.2，8.2 6.8 1.8 25.5
DTGB-16 6.2，8.2，10.5 7.5 6.5 30.5
. DTGB-25 6.2，8.2，10.5 9.0 7.0 34.0 设备线夹
DTGB-35 6.2，8.2，10.5，12.5 10.5 8.2 38.0

DTGB-50 8.2，10.5，12.5 12.5 9.8 45.0
DTGB-70 8.2，10.5，12.5 14.5 11.5 50.0
DTGB-95 10.5，12.5 17.5 13.8 55.5
DTGB-120 12.5，16.5 19.5 15.5 63.0
DTGB-150 12.5，16.5 20.5 16.5 71.0
DTGB-185 16.5 23.5 18.8 78.0
DTGB-240 16.5 26.5 21.0 92.0
DTGB-300 16.5，20.5 30.0 24.0 102.0
DTGB-400 16.5，20.5 34.0 26.5 113.0
DTGB-500 16.5，20.5 38.0 30.0 123.0
DTGB-630 20.5 45.0 35.0 135.0
DTGB-800 22.5 50.0 39.0 170.0
DTGB-1000 22.5 56.0 44.0 200.0

OT 铜开口接线端子 /OT copper passing through terminAI

主要尺寸 Main Dimensions (mm)
型号 Type
Φ H L R R1 A
OT-10A 5.2 6.0 14.5 4.5 2.0 0.8
OT-20A 6.2 7.0 17.0 5.5 2.5 1.0
OT-30A 6.2 8.2 19.0 5.8 3.2 1.2
OT-40A 6.2 9.0 19.5 6.2 3.5 1.2
OT-50A 6.2 9.0 23.0 6.5 3.5 1.2
OT-60A 8.2 10.0 24.0 7.0 4.0 1.4
* 4 OT-80A 8.2 11.0 25.0 8.0 4.5 1.5

OT-100A 8.2 12.0 29.0 8.5 5.0 1.5
OT-150A 10.2 12.0 31.0 9.0 5.5 1.6
OT-200A 10.2 14.0 33.0 10.0 6.0 1.7
4
. OT-250A 10.2 15.5 36.0 10.5 6.5 2.0
#
OT-300A 12.2 16.0 40.0 11.5 7.0 2.0
OT-400A 14.2 18.0 43.0 13.0 8.0 2.2
OT-500A 14.2 20.0 46.0 14.5 8.5 2.4
OT-600A 16.2 22.0 50.5 16.0 10.5 2.8
OT-800A 18.2 26.0 61.0 17.5 12.5 3.2
OT-1000A 18.2 33.0 66.0 20.5 15.5 3.5

142
