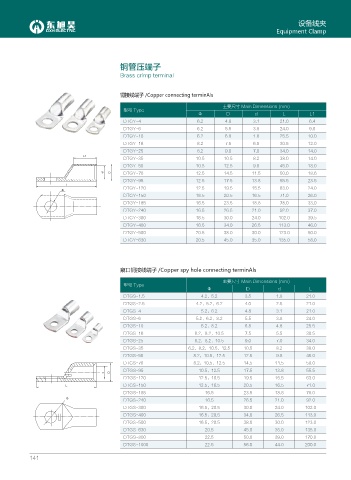

Page 160 - 四川东旭昊电气设备有限公司

设备线夹
Equipment Clamp

铜管压端子

Brass crimp terminal

铜接线端子 /Copper connecting terminAls
主要尺寸 Main Dimensions (mm)
型号 Type
Φ D d L L1
DTGY-4 6.2 4.8 3.1 21.0 6.4
DTGY-6 6.2 5.5 3.8 24.0 9.0
DTGY-10 6.2 6.8 1.8 25.5 10.0
DTGY-16 8.2 7.5 6.5 30.5 12.0
DTGY-25 8.2 9.0 7.0 34.0 14.0
.
DTGY-35 10.5 10.5 8.2 38.0 14.0
DTGY-50 10.5 12.5 9.8 45.0 18.0
F & DTGY-70 12.5 14.5 11.5 50.0 18.6
DTGY-95 12.5 17.5 13.8 55.5 23.5
.
DTGY-120 12.5 19.5 15.5 63.0 24.0

DTGY-150 16.5 20.5 16.5 71.0 26.0
DTGY-185 16.5 23.5 18.8 78.0 33.0
DTGY-240 16.5 26.5 21.0 92.0 37.0
DTGY-300 16.5 30.0 24.0 102.0 39.5
DTGY-400 16.5 34.0 26.5 113.0 46.0
DTGY-500 20.5 38.0 30.0 123.0 50.0
DTGY-630 20.5 45.0 35.0 135.0 58.0

窥口铜接线端子 /Copper spy hole connecting terminAls

主要尺寸 Main Dimensions (mm)
型号 Type
Φ D d L
DTGS-1.5 4.2，5.2 3.5 1.8 21.0
DTGS-2.5 4.2，5.2，6.2 4.0 2.5 21.0
DTGS-4 5.2，6.2 4.8 3.1 21.0
DTGS-6 5.2，6.2，8.2 5.5 3.8 24.0
DTGS-10 6.2，8.2 6.8 4.8 25.5
DTGS-16 6.2，8.2，10.5 7.5 5.5 30.5
DTGS-25 6.2，8.2，10.5 9.0 7.0 34.0
DTGS-35 6.2，8.2，10.5，12.5 10.5 8.2 38.0
DTGS-50 8.2，10.5，12.5 12.5 9.8 45.0
DTGS-70 8.2，10.5，12.5 14.5 11.5 50.0
DTGS-95 10.5，12.5 17.5 13.8 55.5
F &
DTGS-120 12.5，16.5 19.5 15.5 63.0
. DTGS-150 12.5，16.5 20.5 16.5 71.0
DTGS-185 16.5 23.5 18.8 78.0
 DTGS-240 16.5 26.5 21.0 92.0
DTGS-300 16.5，20.5 30.0 24.0 102.0
DTGS-400 16.5，20.5 34.0 26.5 113.0
DTGS-500 16.5，20.5 38.0 30.0 123.0
DTGS-630 20.5 45.0 35.0 135.0
DTGS-800 22.5 50.0 39.0 170.0
DTGS-1000 22.5 56.0 44.0 200.0

141
