设备线夹
Equipment Clamp

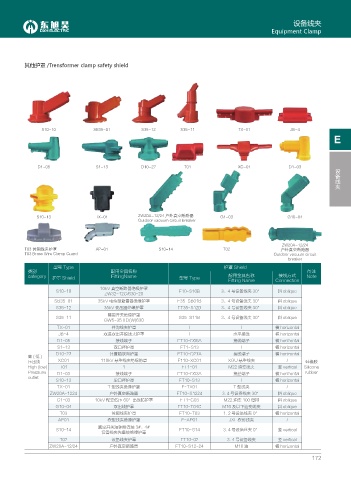

其他护罩 /Trensformer clamp safety shield

S10-10 SB35-01 S35-12 S35-11 TX-01 JB-4
E

D1-05 S1-13 D10-27 T01 XC-01 D1-03 设备线夹

S10-13 TX-01 ZW20A-12/24 户外真空断路器 G1-03 G10-04
Outdoor vacuum circuit breaker

ZW20A-12/24
T03 黄铜线夹护罩 AP-01 S10-14 T02 户外真空断路器
T03 Brass Wire Clamp Guard Outdoor vacuum circuit
breaker
型号 Type 护罩 Shield
类别 配用金具名称 备注
category 护罩 Shield FittingName 型号 Type 配用金具名称 接线方式 Note
Fitting Name Connection
10kV 真空断路器绝级护罩
S10-10 F10-S10B 3、4 号设备线夹 30° 斜 oblique
ZW32-12G/630-20
SB35-01 35kV 电站型避雷器绝缘护罩 F35-SB01B 3、4 号设备线夹 30° 斜 oblique
S35-12 35kV 变压器绝缘护罩 FT35-S12B 3、4 号设备线夹 30° 斜 oblique
隔离开关绝缘护罩
S35-11 S35-S11B 3、4 号设备线夹 30° 斜 oblique
GW5-35 II D(W)630
TX-01 并沟线夹护罩 / / 横 horizontal
JB-4 双进双出并股线夹护罩 / 水平接线 横 horizontal
D1-05 接线端子 FT10-D05A 接线端子 横 horizontal
S1-13 双口径护罩 FT1-S13 / 横 horizontal
D10-27 计置箱双向护罩 FT10-D27A 接线端子 横 horizontal
高(低)
压出线 XC01 110kV 悬垂线夹绝缘防罩 F110-XC01 XGU 悬垂线夹 / 硅橡胶
High (low) T01 1 FT1-01 M22 油变线夹 竖 vertical Silicone
Pressure D1-03 接线端子 FT10-D03A 接丝端子 横 horizontal rubber
outlet
S10-13 单口径护罩 FT10-S13 / 横 horizontal
TX-01 T 型线夹绝缘护罩 F-TX01 T 型线夹 /
ZW20A-1224 户外真空断路器 FT10-S1224 3. 4 号设备线夹 30° 斜 oblique
G1-03 10kV 配变低压 60°出线防护罩 FT1-G03 M22 油变 100 母排 斜 oblique
G10-04 双出线护罩 FT10-T04C M16 及以下油变线夹 斜 oblique
T03 黄铜线夹护罩 FT10-T03 1. 2 号设备线夹 0° 横 horizontal
AP01 楔型线夹绝缘护罩 F-AP01 JXL 楔形线夹 /
真空开关短铜排连接 3#、4#
S10-14 FT10-S14 3. 4 号设备丝夹 0° 竖 vertical
设备线夹先垂接绝缘护罩
T02 设备线夹护罩 FT10-02 3. 4 号设备线夹 竖 vertical
ZW20A-12/24 户外真空断路器 FT10-S12-24 M16 油 横 horizontal

172
