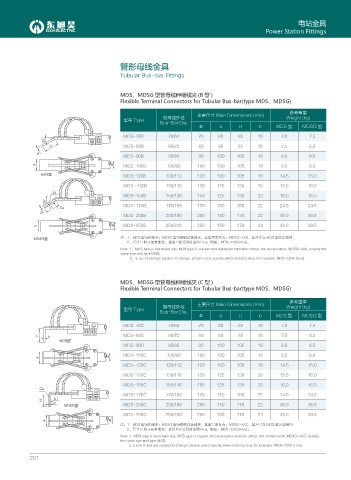

电站金具
Power Station Fittings
管形母线金具
Tubular Bus-bar Fittings
MDS、MDSG 型管母线伸缩线夹 (B 型 )
Flexible Terminal Connectors for Tubular Bus-bar(type MDS、MDSG)
参考重量
主要尺寸 Main Dimensions (mm)
管母线外径 Weight (kg)
型号 Type
Bus-Bar Dia.
Φ a H b MDS 型 MDSG 型
d MDS-70B 70/64 70 80 85 16 7.0 7.5
* MDS-80B 80/72 80 80 85 16 7.5 8.0
MDS-90B 90/80 90 100 105 18 8.0 8.5
D
C MDS-100B 100/90 100 100 105 18 8.5 9.0
/&5ތ MDS-120B 120/112 120 100 105 18 14.5 15.0
MDS -130B 130/116 130 125 130 20 15.5 16.0
#
MDS-150B 150/136 150 125 130 20 16.0 16.5
d
* %W MDS-170B 170/156 170 150 160 22 24.0 24.5
D
MDS-200B 200/180 200 150 170 22 36.0 36.5
C MDS-250B 250/230 250 150 170 24 39.0 39.5
/&5)ތ 注：1、MDS 型为铝线夹；MDSG 型为铜铝过渡线夹，其型号命名为；MDSG-XXB，其尺寸与 MGS 型完全相同 ;
2、尺寸 H 和 a 如有变化，请用户在订货时注明 Hxa，例如：MDS-120B(Hxa)。
Note: 1、MDS type is aluminum clip; MDS type is copper and aluminum transition clamp, the model name; MDSG-XXB, exactly the
same size and type MGS;
2、a size H and are subject to change, please users specify when ordering Hxa, for example: MDS-120B (Hxa).
MDS、MDSG 型管母线伸缩线夹 (C 型 )
Flexible Terminal Connectors for Tubular Bus-bar(type MDS、MDSG)
参考重量
主要尺寸 Main Dimensions (mm)
管母线外径 Weight (kg)
型号 Type
Bus-Bar Dia.
Φ a H b MDS 型 MDSG 型
MDS-70C 70/64 70 80 85 16 7.0 7.5
* D MDS-80C 80/72 80 80 85 16 7.5 8.0
/&5ތ
MDS-90C 90/80 90 100 105 18 8.0 8.5
C MDS-100C 100/90 100 100 105 18 8.5 9.0
MDS-120C 120/112 120 100 105 18 14.5 15.0
MDS-130C 130/116 130 125 130 20 15.5 16.0
MDS-150C 150/136 150 125 130 20 16.0 16.5
%W
MDS-170C 170/156 170 150 160 22 24.0 24.5
#
*
D
/&5)ތ MDS-200C 200/180 200 150 170 22 36.0 36.5
MDS-250C 250/230 250 150 170 24 39.0 39.5
C
注：1、MDS 型为铝线夹；MDSG 型为铜铝过渡线夹，其型号命名为；MDSG-XXC，其尺寸与 MGS 型完全相同 ;
2、尺寸 H 和 a 如有变化，请用户在订货时注明 Hxa，例如：MDS-120C(Hxa)。
Note: 1, MDS type is aluminum clip; MDS type is copper and aluminum transition clamp, the model name; MDSG-XXC, exactly
the same size and type MGS;
2, a size H and are subject to change, please users specify when ordering Hxa, for example: MDS-120C (Hxa).
