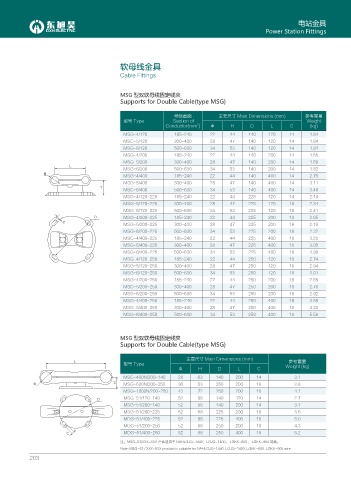

Page 222 - 四川东旭昊电气设备有限公司

电站金具
Power Station Fittings

软母线金具

Cable Fittings

MSG 型双软母线固定线夹
Supports for Double Cable(type MSG)

导线截面 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type Section of Weight
2
Conductor(mm ) Φ H D L C (kg)
MSG-4/120 185~240 22 44 140 120 14 1.64
MSG-5/120 300~400 28 47 140 120 14 1.84
MSG-6/120 500~630 34 53 140 120 14 1.91
MSG-4/200 185~240 22 44 140 200 14 1.55
MSG-5/200 300~400 28 47 140 200 14 1.68
.
MSG-6/200 500~630 34 53 140 200 14 1.82

MSG-4/400 185~240 22 44 140 400 14 2.75
MSG-5/400 300~400 28 47 140 400 14 3.11
* MSG-6/400 500~630 34 53 140 400 14 3.48
MSG-4/120-225 185~240 22 44 225 120 14 2.14
MSG-5/120-225 300~400 28 47 225 120 18 2.34
MSG-6/120-225 500~630 34 53 225 120 18 2.41
& MSG-4/200-225 185~240 22 44 225 200 18 2.05
E
MSG-5/200-225 300~400 28 47 225 200 18 2.18
MSG-6/200-225 500~630 34 53 225 200 18 2.32
MSG-4/400-225 185~240 22 44 225 400 18 3.25
MSG-5/400-225 300~400 28 47 225 400 18 3.05
MSG-6/400-225 500~630 34 53 225 400 18 4.98
MSG-4/120-250 185~240 22 44 250 120 18 2.74
MSG-5/120-250 300~400 28 47 250 120 18 2.94
MSG-6/120-250 500~630 34 53 250 120 18 3.01
MSG-4/200-250 185~240 22 44 250 200 18 2.65
MSG-5/200-250 300~400 28 47 250 200 18 2.78
MSG-6/200-250 500~630 34 53 250 200 18 2.92
MSG-4/400-250 185~240 22 44 250 400 18 3.85
MSG-5/400-250 300~400 28 47 250 400 18 4.25
MSG-6/400-250 500-630 34 53 250 400 18 5.58

MSG 型双软母线固定线夹
Supports for Double Cable(type MSG)

主要尺寸 Main Dimensions (mm)
. 参考重量
型号 Type Weight (kg)
Φ H D L C
MSG-400N/200-140 28 63 140 200 14 3.1
 * MSG-630N/200-250 36 53 250 200 18 3.8
MSG-1000N/200-250 43 72 250 200 18 4.1
& MSG-51/120-140 52 88 140 120 14 2.7
MSG-51/200-140 52 88 140 200 14 3.1
MSG-51/200-225 52 88 225 200 18 3.5
MDG-51/400-225 52 88 225 400 18 5.0
MDG-51/200-250 52 88 250 200 18 4.3
% MDG-51/400-250 52 88 250 400 18 5.2
注：MSG-51/XXX-XXX 产品适用于 NAHLGJQ-1440，LGJQ-1400， LGKK-600， LGKK-900 导线。
Note: MSG-51 / XXX-XXX product is suitable for NAHLGJQ-1440, LGJQ-1400, LGKK-600, LGKK-900 wire.
203
