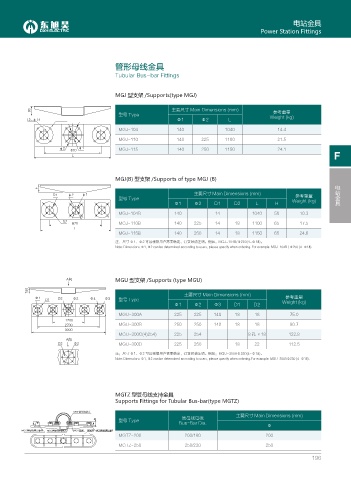

电站金具
Power Station Fittings

管形母线金具

Tubular Bus-bar Fittings

MGJ 型支架 /Supports(type MGJ)

主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
µ Φ1 Φ2 L Weight (kg)
MGJ-104 140 1040 14.4

MGJ-110 140 225 1100 21.5
µ µ
MGJ-115 140 250 1150 24.1
. F

MGJ(B) 型支架 /Supports of type MGJ (B)
电站金具
*
& µ µ 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type Weight (kg)
Φ1 Φ2 D1 D2 L H
MGJ-104B 140 14 1040 50 10.3
&
MGJ-110B 140 225 14 18 1100 65 17.5
.
MGJ-115B 140 250 14 18 1150 65 24.6
注：尺寸 Φ1、Φ2 可以根据用户需要确定，订货时请注明。例如：MGJ-104B/Φ250(4-Φ18)。
Note: Dimensions Φ1, Φ2 can be determined according to users, please specify when ordering. For example: MGJ-104B / Φ250 (4-Φ18).

#خ MGU 型支架 /Supports (type MGU)

 &    主要尺寸 Main Dimensions (mm) 参考重量
& 型号 Type
Φ1 Φ2 Φ3 D1 D2 Weight (kg)
MGU-300A 225 225 140 18 18 75.0

MGU-300B 250 250 140 18 18 90.7

MGU-300C(4)254) 225 254 8 孔 ×18 122.8
#خ
&  MGU-300D 225 250 18 22 112.5

注：尺寸 Φ1、Φ2 可以根据用户需要确定，订货时请注明。例如：MGU-300AΦ250(4-Φ18)。
Note: Dimensions Φ1, Φ2 can be determined according to users, please specify when ordering.For example: MGU-300AΦ250 (4-Φ18).

MGTZ 型管母线支持金具
Supports Fittings for Tubular Bus-bar(type MGTZ)

/)(ዎ෽ፏ߲ࣟ
主要尺寸 Main Dimensions (mm)
管母线母线
 型号 Type
Bus-Bar Dia.
Φ
/))ዎ෽ፏݑࢯᦟԍ /))ዎ෽ፏѕᎯፏߵ /)7ଁ೸ ःᗸၟ /))ዎ෽ፏݑࢯᦟԍ
MGTZ-200 200/180 200
MGTZ-250 250/230 250
