耐张线夹
Resistant Clip

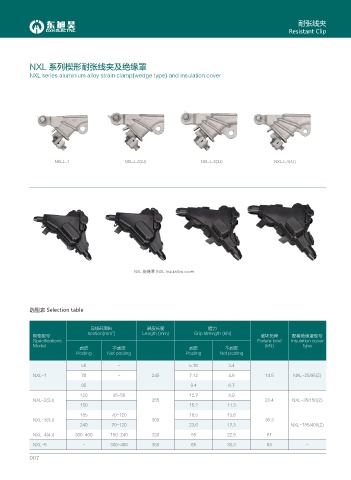

NXL 系列楔形耐张线夹及绝缘罩

NXL series aluminium alloy strain clamp(wedge type) and insulation cover

NXLJ-1 NXLJ-2(2J) NXLJ-3(3J) NXLJ-4(4J)

NXL 绝缘罩 /NXL Insulation cover

选型表 Selection table

导线截面积 剥皮长度 握力
2
section(mm ) Length (mm) Grip strength (kN)
规格型号 破坏负荷 配套绝缘罩型号
Specifications Failure load Insulation cover
Model (kN) type
剥皮 不剥皮 剥皮 不剥皮
Peeling Not peeling Peeling Not peeling
50 - 5.16 3.4
NXL-1 70 - 245 7.12 4.6 14.5 NXL-25/95(Z)
95 - 9.4 6.7
120 35-50 12.7 8.9
NXL-2(2J) 255 23.4 NXL-35/150(Z)
150 15.2 11.3
185 70-120 18.5 13.6
NXL-3(3J) 300 36.3
240 70-120 23.6 17.3 NXL-185/400(Z)
NXL-4(4J) 300-400 150-240 320 55 22.5 61
NXL-5 - 300-400 350 65 30.3 68 -
