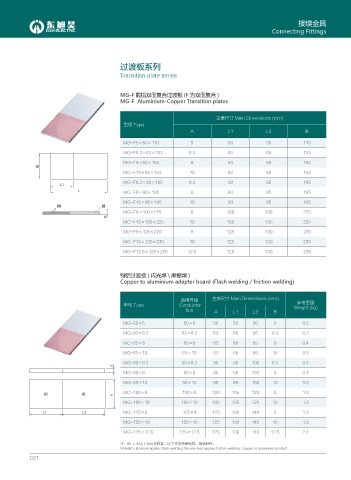

接续金具
Connecting Fittings

过渡板系列

Transition plate series

MG-F 铜铝双面复合过渡板 (F 为双面复合 )
MG-F Aluminium-Copper Transition plates

主要尺寸 Main Dimensions (mm)
型号 Type
A L1 L2 B
MG-F5×50×110 5 50 50 110
MG-F6.3×63×153 6.3 63 68 153
MG-F8×63×153 8 63 68 153

MG-F10×63×153 10 63 68 153
MG-F6.3×80×185 6.3 80 85 185
MG-F8×80×185 8 80 85 185
MG-F10×80×185 10 80 85 185
MG-F8×100×225 8 100 105 225
MG-F10×100×225 10 100 105 225
MG-F8×125×270 8 125 130 270

MG-F10×125×270 10 125 130 270
MG-F12.5×125×270 12.5 125 130 270

铜铝过渡板 ( 闪光焊 \ 摩擦焊 )
Copper to aluminium adapter board (Flash welding / friction welding)

适用母线 主要尺寸 Main Dimensions (mm)
参考重量
型号 Type Conductor Weight (kg)
bus A L1 L2 B
MG-50×5 50×5 50 50 60 5 0.2
MG-63×6.3 63×6.3 63 68 85 6.3 0.3
MG-63×8 63×8 63 68 85 8 0.4
MG-63×10 63×10 63 68 85 10 0.5

MG-80×6.3 80×6.3 80 85 100 6.3 0.5
$
MG-80×8 80×8 80 85 100 8 0.7
MG-80×10 80×10 80 85 100 10 0.8
᧲ ᧳ # MG-100×8 100×8 100 105 120 8 1.0
MG-100×10 100×10 100 105 120 10 1.3
. . MG-125×8 125×8 125 130 140 8 1.5
MG-125×10 125×10 125 130 140 10 1.9
MG-125×12.5 125×12.5 125 130 140 12.5 2.4

注：80 × 8 以上为闪光焊接，以下可采用摩擦焊，铜铝制件。
Note:80 x 8 above applies flash welding; the one less applies friction welding, copper or aluminium product.
