架空绝缘导线金具
Overhead Insulated Wire Fittings

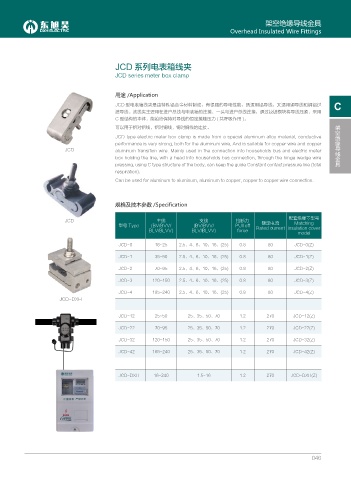

JCD 系列电表箱线夹

JCD series meter box clamp

用途 /Application
JCD 型电表箱线夹是由特殊铝合金材料制成，有很强的导电性能，既适用铝导线，又适用铜导线和铜铝过 C
渡导线。该线夹主要用在进户总线与电表箱的连接，一头与进户总线连接，通过铰链楔块将导线压紧，采用
C 型结构的本体，能始终保持对导线的恒定接触压力 ( 共呼吸作用 )。
架空绝缘导线金具
可以用于铝对铝线，铝对铜线，铜对铜线的连接。
JCD type electric meter box clamp is made from a special aluminum alloy material, conductive
performance is very strong, both for the aluminum wire, And is suitable for copper wire and copper
JCD aluminum transition wire. Mainly used in the connection into households bus and electric meter
box holding the line, with a head Into households bus connection, through the hinge wedge wire
pressing, using C type structure of the body, can keep the guide Constant contact pressure line (total
respiration).
Can be used for aluminum to aluminum, aluminum to copper, copper to copper wire connection.

规格及技木参数 /Specification

配套绝缘罩型号
JCD 主线 支线 拉断力 额定电流 Matching
型号 Type (BV/BVV/ (BV/BVV/ PUll off Rated current insulation cover
BLV/BLVV) BLV/BLVV) force
model
JCD-0 16~25 2.5、4、6、10、16、(25) 0.8 80 JCD-0(Z)

JCD-1 35~50 2.5、4、6、10、16、(25) 0.8 80 JCD-1(Z)
JCD-2 70~95 2.5、4、6、10、16、(25) 0.8 80 JCD-2(Z)

JCD-3 120~150 2.5、4、6、10、16、(25) 0.8 80 JCD-3(Z)
JCD-4 185~240 2.5、4、6、10、16、(25) 0.8 80 JCD-4(Z)
JCD-DXH

JCD-12 25~50 25、35、50、70 1.2 270 JCD-12(Z)

JCD-22 70~95 25、35、50、70 1.2 270 JCD-22(Z)
JCD-32 120~150 25、35、50、70 1.2 270 JCD-32(Z)

JCD-42 185~240 25、35、50、70 1.2 270 JCD-42(Z)

JCD-DXH 16~240 1.5-16 1.2 270 JCD-DXH(Z)
