架空绝缘导线金具
Overhead Insulated Wire Fittings

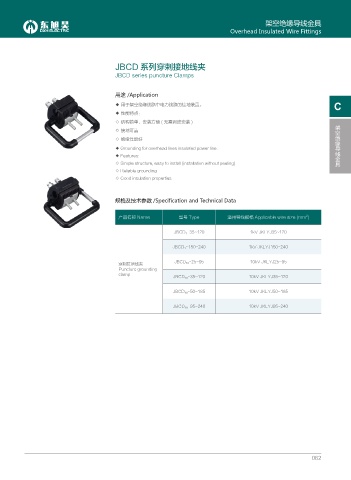

JBCD 系列穿剌接地线夹
JBCD series puncture Clamps
用途 /Application
C
◆ 用于架空绝缘线路中电力线路的接地装置。
◆ 性能特点：
◇ 结构简单，安装方便 ( 无需剥皮安装 ) 架空绝缘导线金具
◇ 接地可靠
◇ 绝缘性能好
◆ Grounding for overhead lines insulated power line.
◆ Features:
◇ Simple structure, easy to install (installation without peeling)
◇ Reliable grounding
◇ Good insulation properties
规格及技术参数 /Specification and Technical Data
2
产品名称 Name 型号 Type 适用导线规格 Applicable wire size (mm )
JBCD 1 -35~120 1kV JKLYJ35~120
JBCD 1 -150~240 1kV JKLYJ150~240
JBCD 10 -25~95 10kV JKLYJ25~95
穿刺接地线夹
Puncture grounding
clamp
JBCD 10 -35~120 10kV JKLYJ35~120
JBCD 10 -50~185 10kV JKLYJ50~185
JBCD 10 -95~240 10kV JKLYJ95~240
062
