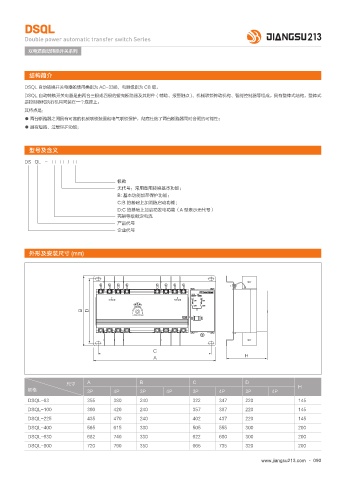

DSQL

Double power automatic transfer switch Series
双电源自动转换开关系列

结构简介
DSQL 自动转换开关电器的使用类别为 AC-33iB，电器级别为 CB 级。
DSQL 自动转换开关电器是由两台三极或四极的塑壳断路器及其附件 ( 辅助、报警触点 )、机械联锁传动机构、智能控制器等组成。具有整体式结构，整体式
是控制器和执行机构同装在一个底座上。
其特点是：
● 两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性；
● 具有短路、过载保护功能；

型号及含义
DS QL - □ □ / □

极数
无代号：常用备用转换基本功能；
B: 基本功能加带保护功能；
C:B 的基础上加消防启动功能 ;
D:C 的基础上加启动发电功能（A 型表示无代号）
壳架等级额定电流
产品代号
企业代号

外形及安装尺寸 (mm)

%42-
ú û
* **
ú û

尺寸 A B C D H
规格 3P 4P 3P 4P 3P 4P 3P 4P

DSQL-63 355 380 240 322 347 220 145
DSQL-100 390 420 240 357 387 220 145
DSQL-225 435 470 240 402 437 220 145
DSQL-400 565 615 330 505 555 300 200
DSQL-630 682 740 330 622 680 300 200
DSQL-800 720 790 350 665 735 320 200

www.jiangsu213.com · 090
