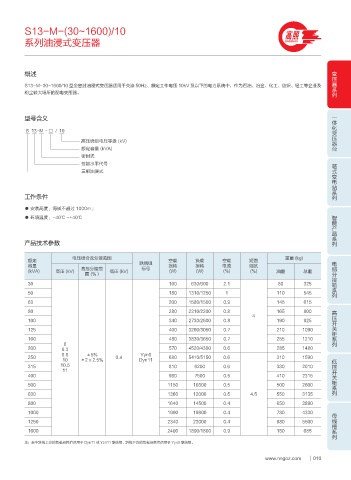

S13-M-(30~1600)/10 高照
系列油浸式变压器 GAOZHAO

变压器系列
概述

S13-M-30~1600/10 型全密封油浸式变压器适用于交流 50Hz、额定工作电压 10kV 及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及
粉尘较大场所的配电变压器。

一体化变压器台
型号含义

S 13-M - □ / 10
高压绕组电压等级 (kV)
额定容量 (kVA)
密封式
性能水平代号 箱式变电站系列
三相油浸式

工作条件

● 安装高度：海拔不超过 1000m ;
智能产品系列
● 环境温度：-40℃ ~+40℃

产品技术参数

电压组合及分接范围 重量 (kg)
额定 空载 负载 空载 短路 电缆分接箱系列
容量 联结组 损耗 损耗 电流 阻抗
(kVA) 高压 (kV) 高压分接范 低压 (kV) 标号 (W) (W) (%) (%) 油重 总重
围(％)
30 100 630/600 2.1 80 325
50 180 1310/1250 1 110 545
63 200 1580/1500 0.9 145 615
高压开关柜系列
80 280 2310/2200 0.8 165 800
4
100 340 2730/2600 0.8 190 925
125 400 3200/3050 0.7 210 1090
160 480 3830/3650 0.7 255 1210
6
200 6.3 570 4520/4300 0.6 285 1480
6.6 ±5% Yyn0
250 0.4 680 5410/5150 0.6 310 1590 低压开关柜系列
10 ±2 x 2.5% Dyn11
315 10.5 810 6200 0.6 380 2010
11
400 980 7500 0.5 410 2315
500 1150 10300 0.5 500 2600
630 1360 12000 0.5 4.5 550 3135
800 1640 14500 0.4 650 3890
1000 1990 19800 0.4 780 4330 母线槽系列
1250 2340 23000 0.4 980 5500
1600 2400 1890/1800 0.9 150 685

注：表中斜线上方的负载损耗值适用于 Dyn11 或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组。
