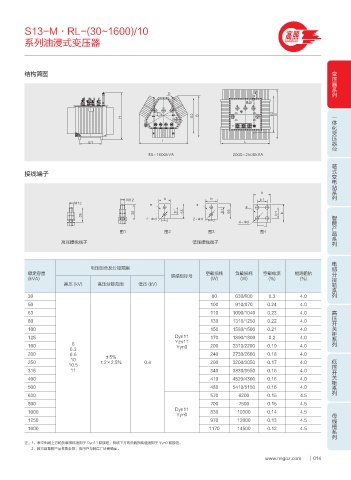

S13-M·RL-(30~1600)/10 高照
系列油浸式变压器 GAOZHAO

变压器系列
结构简图

%
Ÿ%
& # & # 一体化变压器台
)

& - -

_ L7" _ L7"
箱式变电站系列
接线端子

C
. C C C
. ´ ´
´
C C C C 智能产品系列

E Ÿ E Ÿ
E Ÿ
ప ప ప ప

高压接线端子 低压接线端子

电缆分接箱系列
电压组合及分接范围
额定容量 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 联结组标号 (W) (W) (%) (%)
高压 (kV) 高压分接范围 低压 (kV)

30 80 630/600 0.3 4.0
50 100 910/870 0.24 4.0
高压开关柜系列
63 110 1090/1040 0.23 4.0
80 130 1310/1250 0.22 4.0
100 150 1580/1500 0.21 4.0
125 Dyn11 170 1890/1800 0.2 4.0
Yzn11
160 6 Yyn0 200 2310/2200 0.19 4.0
6.3
200 6.6 ±5% 240 2730/2600 0.18 4.0 低压开关柜系列
10
250 ±2×2.5% 0.4 290 3200/3050 0.17 4.0
10.5
315 11 340 3830/3650 0.16 4.0
400 410 4520/4300 0.16 4.0
500 480 5410/5150 0.16 4.0
630 570 6200 0.15 4.5
800 700 7500 0.15 4.5
Dyn11
1000 830 10300 0.14 4.5 母线槽系列
Yyn0
1250 970 12000 0.13 4.5
1600 1170 14500 0.12 4.5

注：1、表中斜线上方的负载损耗适用于 Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。
2、其它容量的产品性能参数，由用户与制造厂协商确定。
