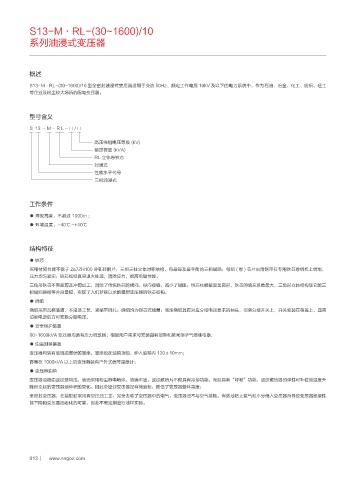

S13-M·RL-(30~1600)/10
系列油浸式变压器

概述

S13-M·RL-(30~1600)/10 型全密封油浸式变压器适用于交流 50Hz、额定工作电压 10kV 及以下的电力系统中，作为石油、冶金、化工、纺织、轻工
等企业及粉尘较大场所的配电变压器。

型号含义

S 13 - M· R L - □ / □

高压绕组电压等级 (kV)
额定容量 (kVA)
RL 立体卷铁芯
封闭式
性能水平代号
三相油浸式

工作条件

● 海拔高度：不超过 1000m ;
● 环境温度：-40℃ ~+40℃

结构特征

● 铁芯
采用材质性能不低于 2a7ZH100 冷轧硅钢片；三相三柱立体对称结构，有最短及最平衡的三相磁路；每组 ( 卷 ) 芯片由薄钢带在专用铁芯卷绕机上绕制，
压力均匀紧实；铁芯框经真空退火处理，消除应力，提高电磁性能。
三角形铁芯不需裁剪及冲剪加工，消除了传统铁芯的横向、纵向接缝，减少了磁阻；铁芯柱横截面呈圆形，铁芯的填充系数最大，三角形立体结构使它的三
相磁回路相等并且最短，实现了人们梦寐以求的理想变压器的铁芯结构。
● 绕组
绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为铜芯式线圈；高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上，且需
切断电源后方可变换分接电压。
● 安全保护装置
80~1600kVA 变压器均装有压力释放阀；根据用户需求可安装具有报警和跳闸端子气体继电器；
● 油温测量装置
变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油箱内 120±10mm;
容量在 1000kVA 以上的变压器装有户外式信号温度计；
● 变压器油箱
变压器油箱由波纹壁构成，表面采用粉尘静电喷涂，漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热器的弹性可补偿因温度升
降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度；
全密封变压器，在装配时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性
能下降和变压器油老化的可能，因此不需定期进行油样实验。
